Atalanta + VHZ

Descrizione macchina

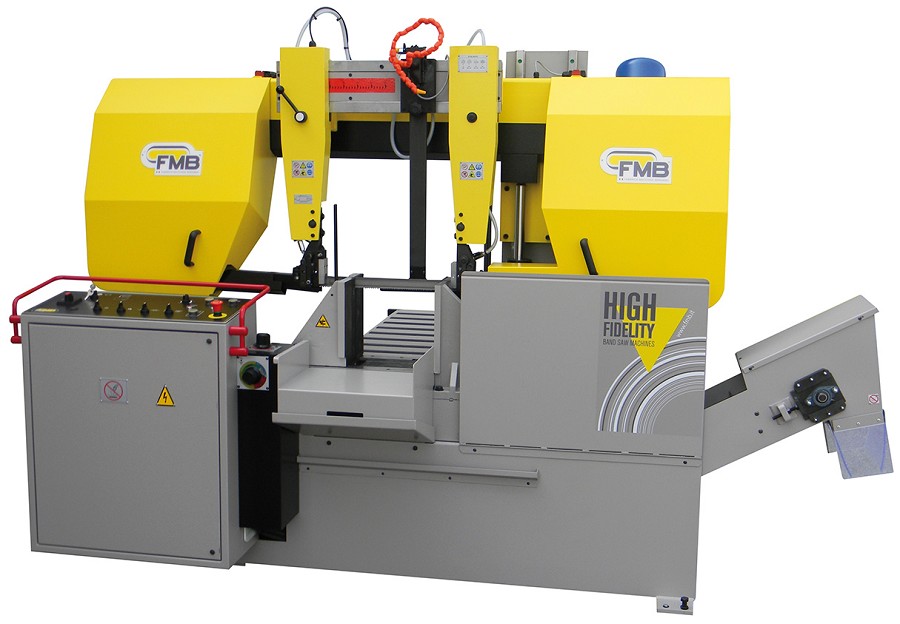

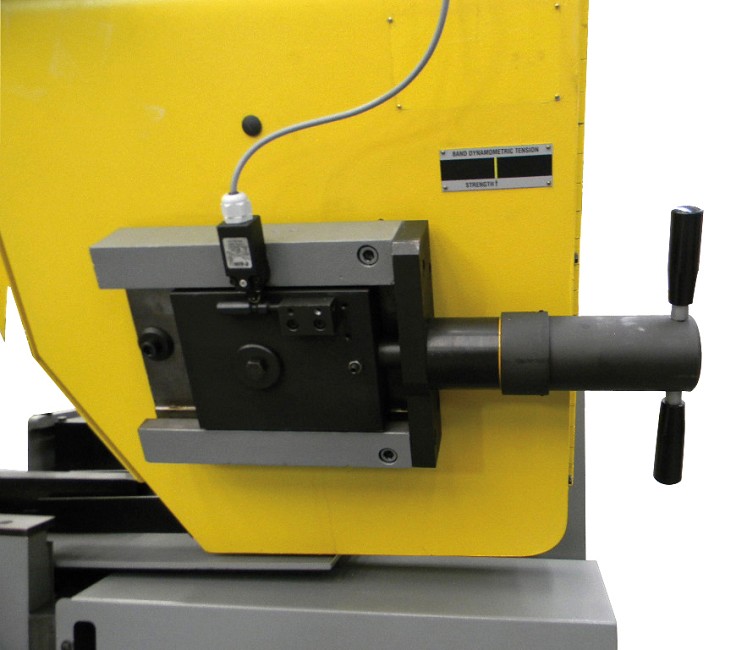

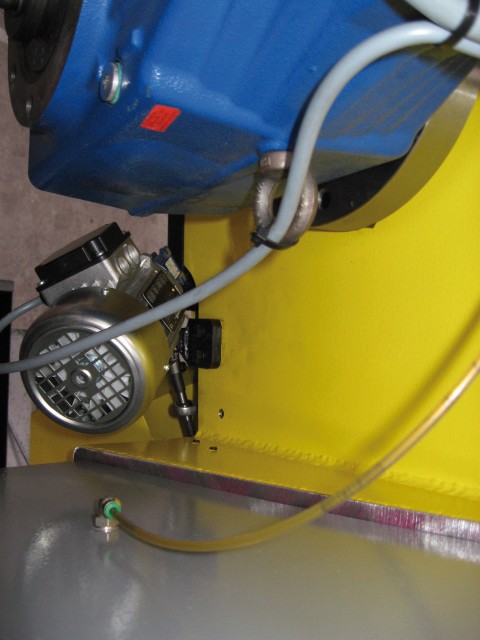

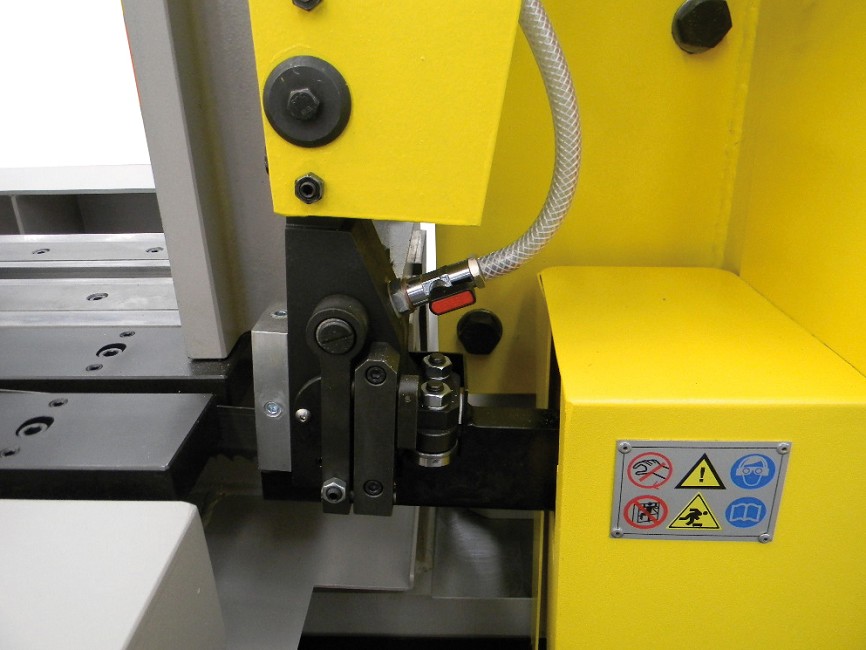

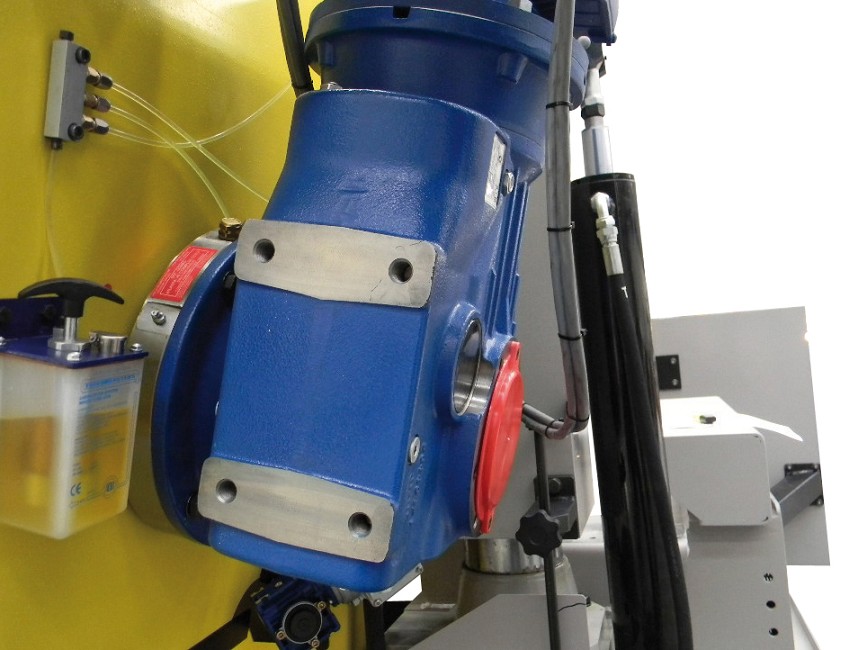

Segatrice a nastro semiautomatica per tagli a 0°. Struttura arco realizzata in carpenteria pesante in acciaio. Dispositivo avvicinamento rapido al materiale. Discesa arco su colonna quadra e doppia guida lineare. Tensionamento dinamometrico nastro. Micro rottura lama. Sistema di movimentazione arco con cilindro idraulico e valvola bilanciata di regolazione discesa in posizione frontale a doppia regolazione per ottimizzare il taglio. Spazzola puliscilama azionata da motoriduttore. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Variatore di velocità elettronico VHZ per un’ampia scelta di velocità lama e riduttore a ingranaggi in acciaio legato temperato e rettificato lubrificati a olio con lunga durata. Morsa bloccaggio materiale dotata di cilindro idraulico e chiusura da entrambi i lati della lama. Piano morsa con superficie indurita antiusura e sostituibile. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Rulliera con rulli per l’appoggio del materiale in lato carico posizionata sul basamento, piano d’appoggio complessivo di 1200 mm. Robusto e compatto basamento in carpenteria con lamiere a spessore differenziato, sistema di raccolta trucioli e vasca refrigerante integrata. Pompa elettrica per refrigerazione di entrambi i guidalama. Scaricatore di trucioli a catena con motorizzazione indipendente. Centralina idraulica per l’alimentazione del cilindro arco e cilindro morsa.Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore. Regolatore analogico velocità lama. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/3Ph-220V/60Hz/3Ph-440V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.

Caratteristiche tecniche
mm m/1′ HP KW
4900X41X1,3 16÷120 5,4 4,0

KG axbxc m mm mm
2000 2,7X2,0X2,1 750 250X420


HP KW HP KW
0,12
0,09
1,5
1,1
HP KW HP KW
0,18
0,13





Capacità di taglio
mm mm mm mm
410
410
410X420
