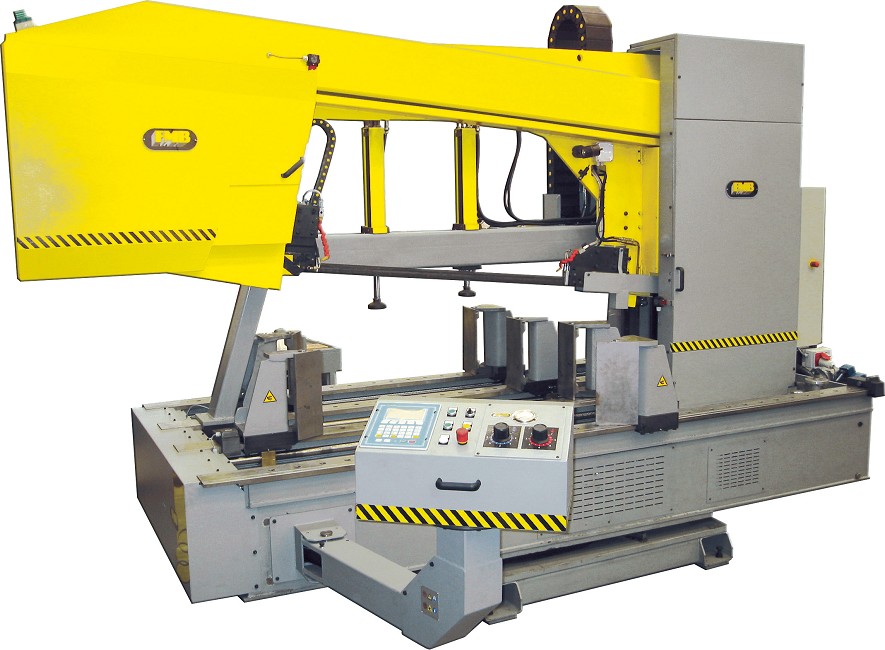

Olimpus H54

Descrizione macchina

CARATTERISTICHE TECNICHE:
Segatrice a nastro semiautomatica per tagli da 0° a 60° destra e 60° sinistra.

Basamento

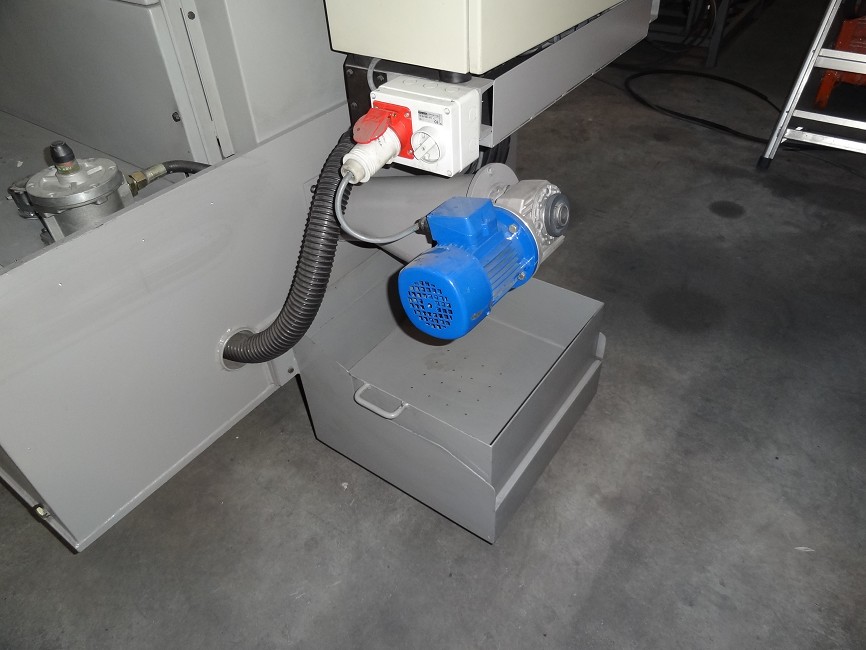

Robusto basamento in carpenteria con lamiere a spessore differenziato, vasca raccogli trucioli integrata nella parte inferiore del basamento e scaricatore di trucioli a coclea motorizzato. Cassetto esterno per la raccolta truciolo. Piano di lavoro realizzato con piatti temperati e rettificati.
Arco
Struttura arco realizzata in acciaio. Diametro dei volani 800 mm.

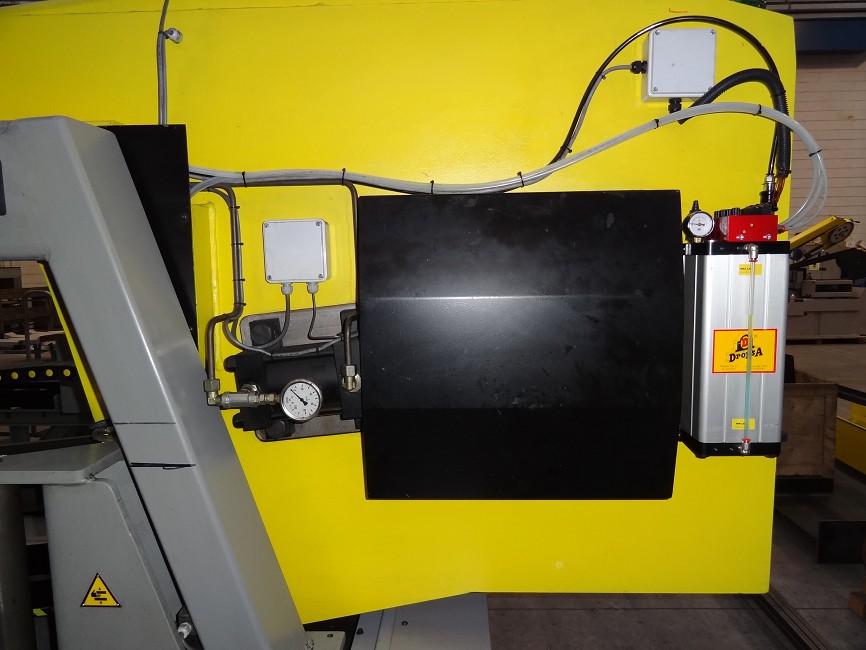

Arco inclinato di circa 6° per ottimizzare il taglio di profilati. Discesa arco con scorrimento su doppia guide lineari, controllata da un cilindro idraulico con valvola bilanciata per l’avanzamento di taglio e valvola per la pressione di taglio. Motore lama da 5,5 Kw comandato da inverter con riduttore di tipo planetario ad alto rendimento per carichi elevati. Volano motore trascinato tramite calettatore e volano folle supportato da cuscinetti conici. Tensionamento idraulico della lama con manometro di controllo.
Guidalama

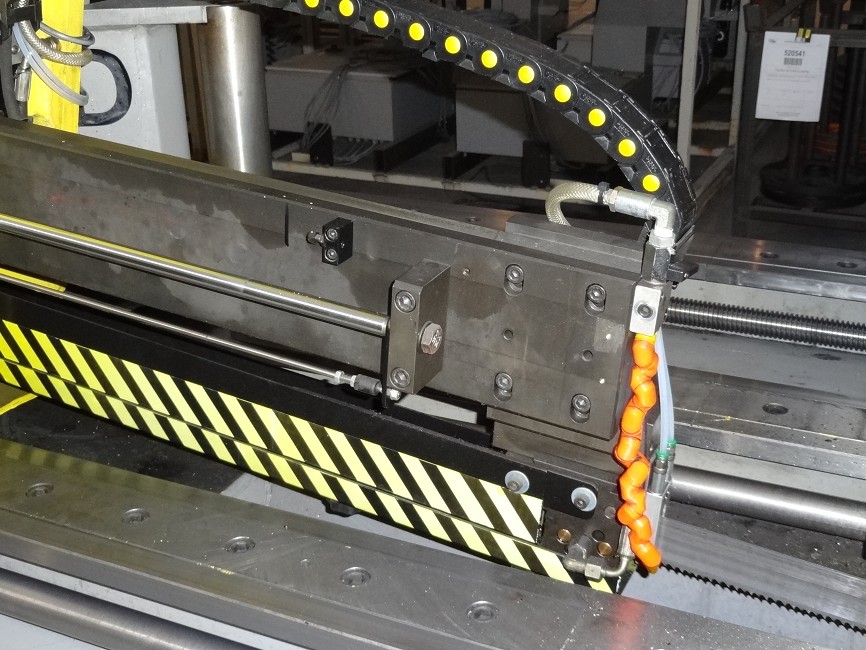

Braccio guidalama mobile a movimentazione idraulica per l’avvicinamento al materiale, con scorrimento su guida a coda di rondine. Guidalama ad azione combinata di cuscinetti laterali, cuscinetto superiore e placchette widia a chiusura idraulica. Avvicinamento automatico del braccio guidalama in funzione della dimensione del pezzo e dell’angolo di taglio con lettura della posizione tramite trasduttore elettronico.
Posizionamento a gradi
Motore idraulico per la rotazione a gradi della macchina e rotazione della stessa su ralla di appoggio con cuscinetto Ø 1.000 mm. Angolo di taglio programmabile; una volta impostati i gradi, 4 riscontri si posizioneranno in modo tale da determinare il corretto angolo con la lama e quindi con il materiale in lavorazione. La movimentazione dei riscontri è effettuata tramite motoriduttore con inverter e il posizionamento è garantito dagli encoder.
Altre caratteristiche
Spazzola puliscilama azionata da motore idraulico. Doppia morsa per bloccaggio materiale da entrambi i lati della lama comandati da motore idraulico con comandi indipendenti.

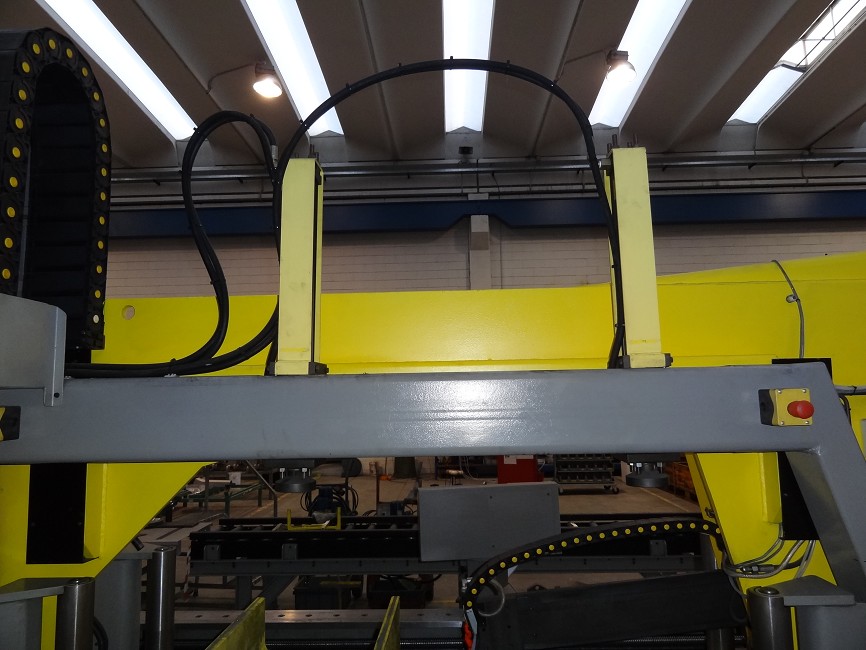

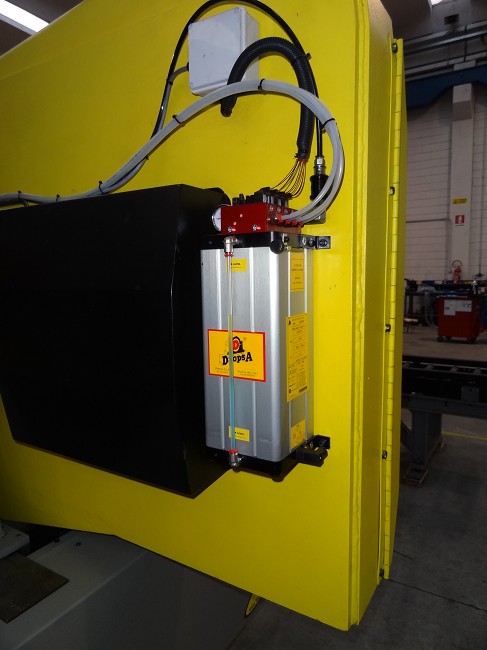

Doppia morsa verticale con cilindri idraulici per il bloccaggio del materiale a comando separato. Centrale idraulica della potenza di 3 kw con scambiatore di calore. Sistema di lubrificazione minimale della lama con n°4 ugelli. Pulpito comandi movibile per ottenere la massima ergonomia.

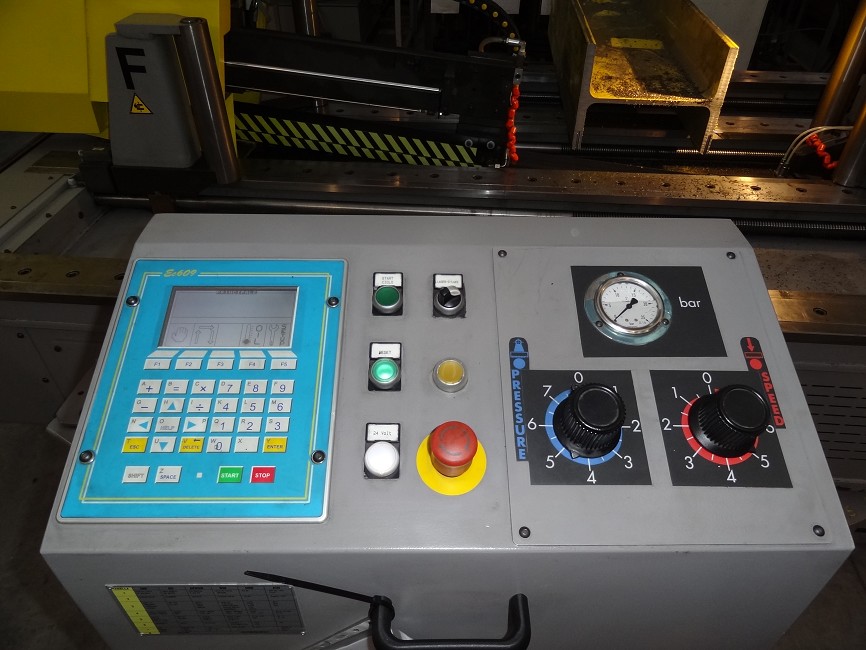

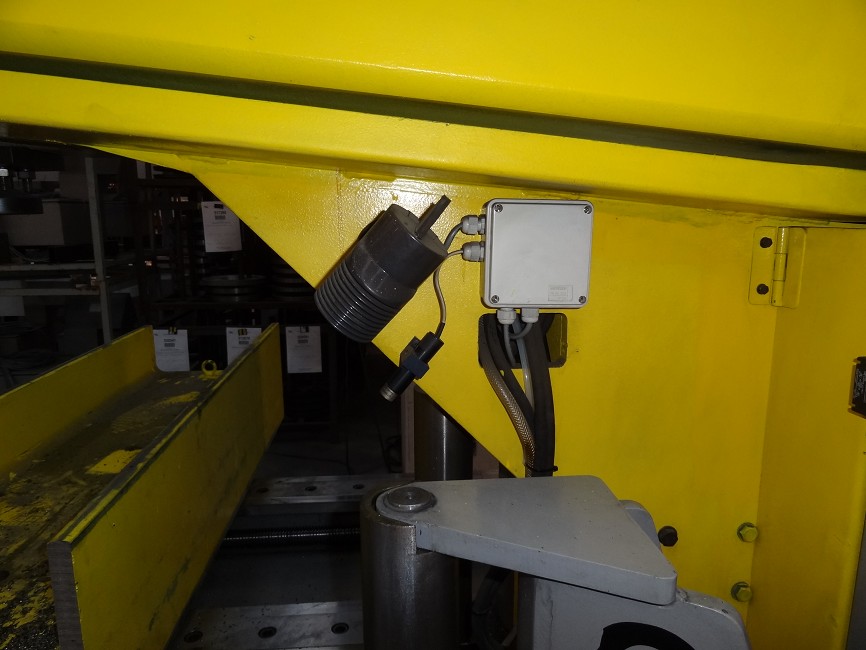

Pannello digitale con display LCD con funzioni grafiche e funzione autodiagnostica con allarmi visualizzati. Lampada di illuminazione della zona di taglio per facilitare le operazioni dell’operatore.
Dispositivo di illuminazione della linea di taglio con raggio laser. La linea tracciata sul materiale consente una facile individuazione della zona interessata al taglio.
Tensione alimentazione: 400V/50Hz/3Ph.

Caratteristiche tecniche

mm m/1′ HP KW
9200x54x1,6 20÷90 7,5 5,5

KG axbxc m mm mm
9800 4,5×1,9×2,8 850


HP KW HP KW
0,12
0,09
4
3
HP KW HP KW

Capacità di taglio

mm mm mm mm
630
600×600
600×1100
45° –>
mm mm mm mm
630
600×600
600×660
60° –>
mm mm mm mm
390
390×390
600X390

<– 45°
mm mm mm mm
600 600×600
<– 60°
mm mm mm mm
300 300×300 600X300
