Olimpus + VHZ
Descrizione macchina

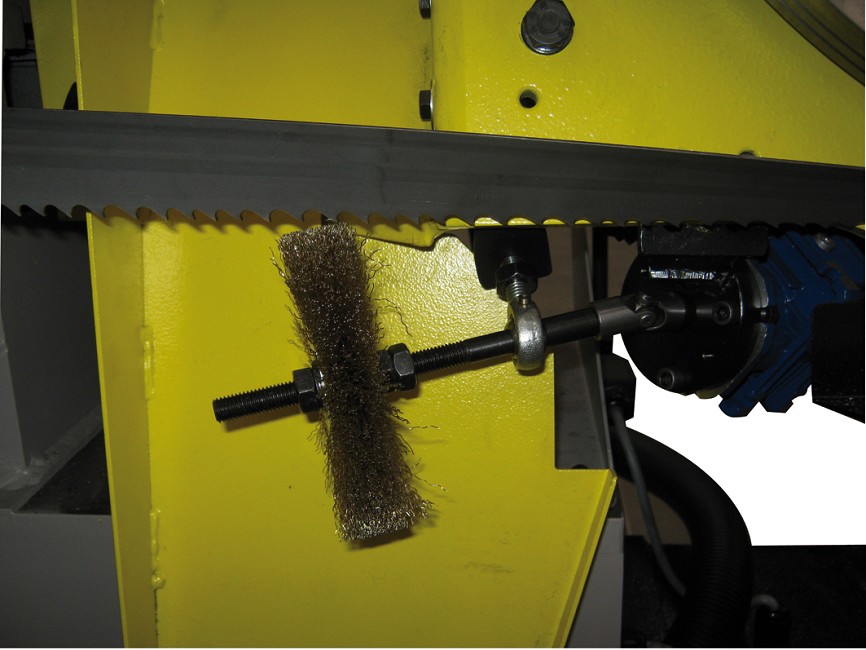

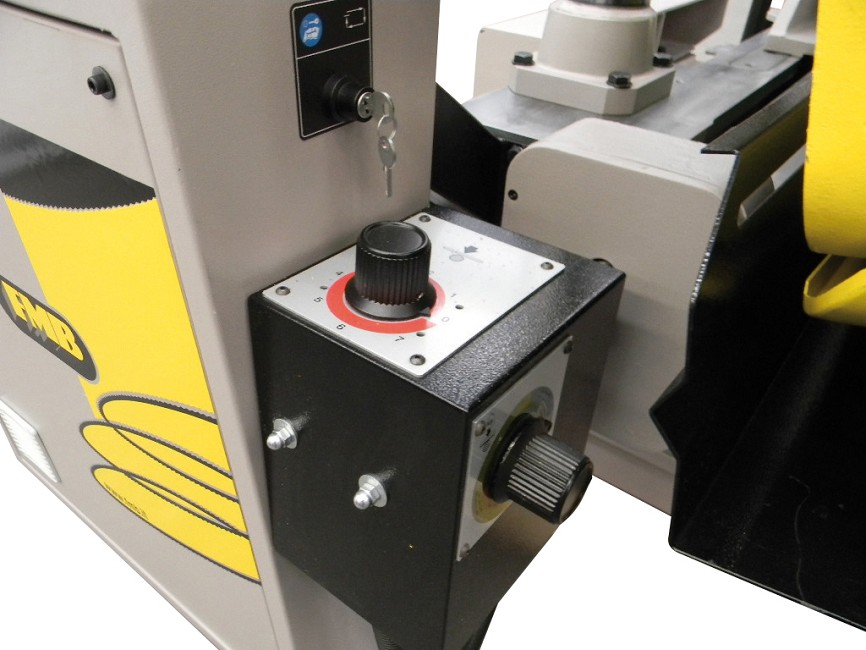

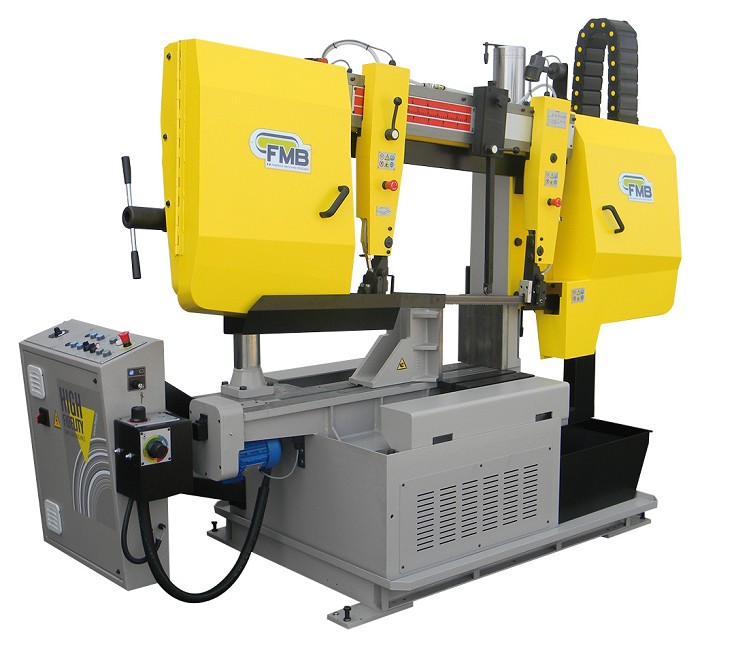

Olimpus è una segatrice a nastro semiautomatica per tagli a 0°. Struttura arco realizzata in acciaio. Lama a nastro inclinata di 5° per favorire il taglio di profilati. Dispositivo antivibrazione nastro per ridurre la rumorosità. Micro rottura lame a nastro. Illuminazione zona di taglio per facilitare le operazioni dell’operatore. Discesa arco su due colonne cromate e lubrificate con sistema centralizzato. Tensionamento dinamometrico nastro. Sistema di movimentazione arco con cilindro idraulico e valvola bilanciata di regolazione discesa in posizione frontale a doppia regolazione per ottimizzare il taglio. Spazzola puliscilama azionata da motoriduttore.

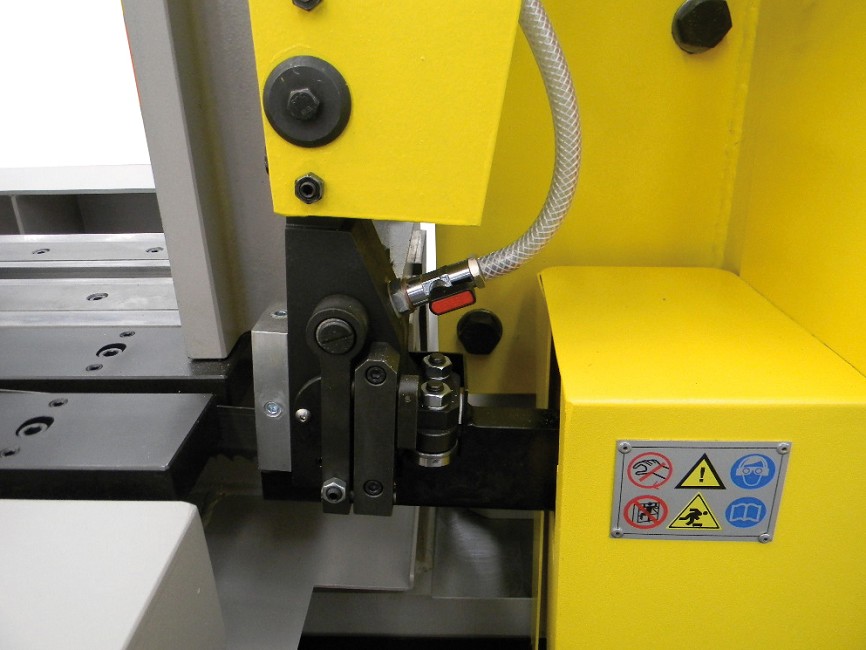

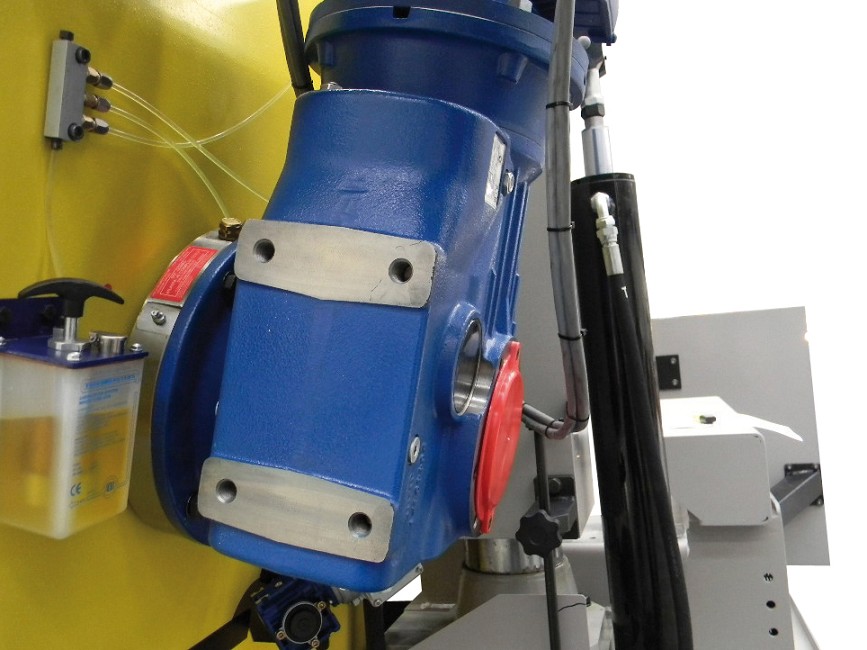

Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. La segatrice è dotata di riduttore ad ingranaggi in acciaio legato temperato e rettificato lubrificati ad olio lunga durata.

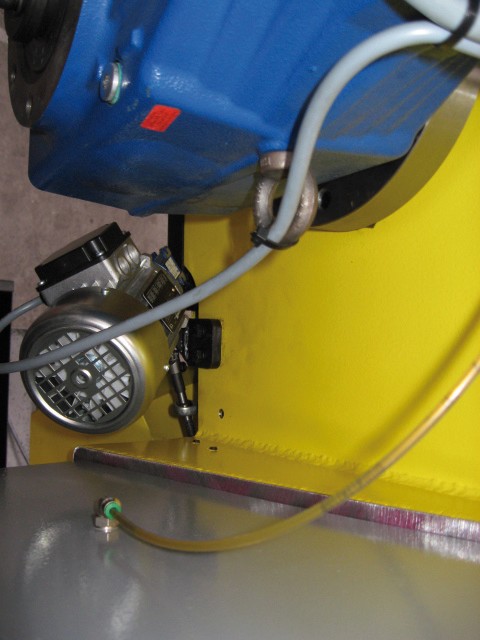

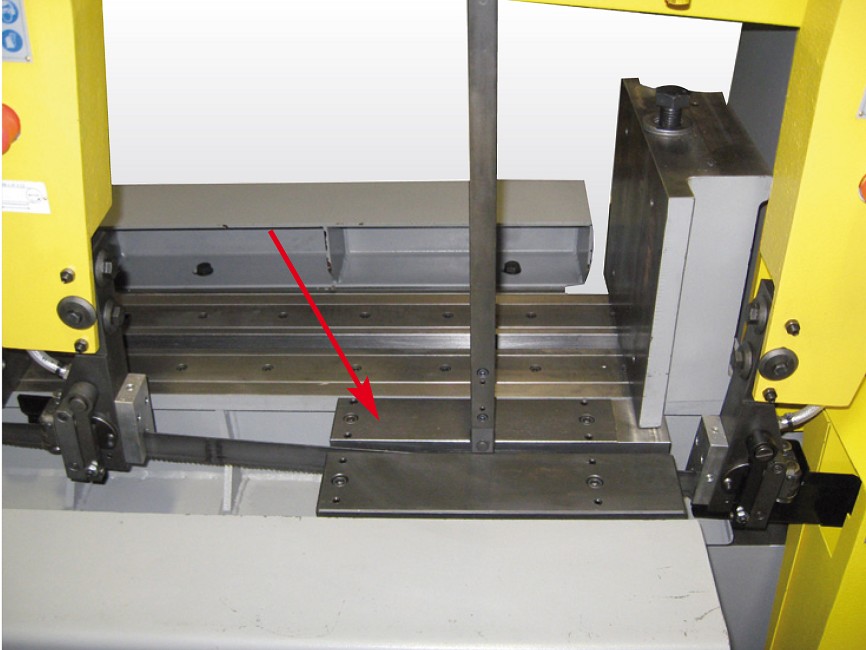

Morsa bloccaggio materiale dotata di movimentazione motorizzata. Piano morsa con superficie indurita antiusura e sostituibile. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Robusto piano d’appoggio materiale in lato carico e scarico. Robusto e compatto basamento in carpenteria con lamiere a spessore differenziato, sistema di raccolta trucioli e vasca refrigerante integrata. Pompa elettrica per refrigerazione di entrambi i guidalama. Centralina idraulica per l’alimentazione del cilindro arco.
Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore. Protezione massima corrente e cortocircuito. Grado di protezione IP 55.
Tensione alimentazione: 400V/50Hz/3Ph standard
Disponibili 230V/50Hz/3Ph-220V/60Hz/3Ph – 440V/60Hz/3Ph.
Colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
5450X41X1,3 | 16÷120 | 5,4 | 4,0 |
|
||||||||||||
HP | KW | HP | KW |
0,12
|
0,09
|
1,5
|
1,1
|
HP | KW | HP | KW |
0,5
|
0,36
|
0,18
|
0,13
|
0°
|
|||
mm | mm | mm | mm |
510
|
460
|
450X750
|
–
|
SHO 0°
|
|||
mm | mm | mm | mm |
540
|
500
|
500X750
|
