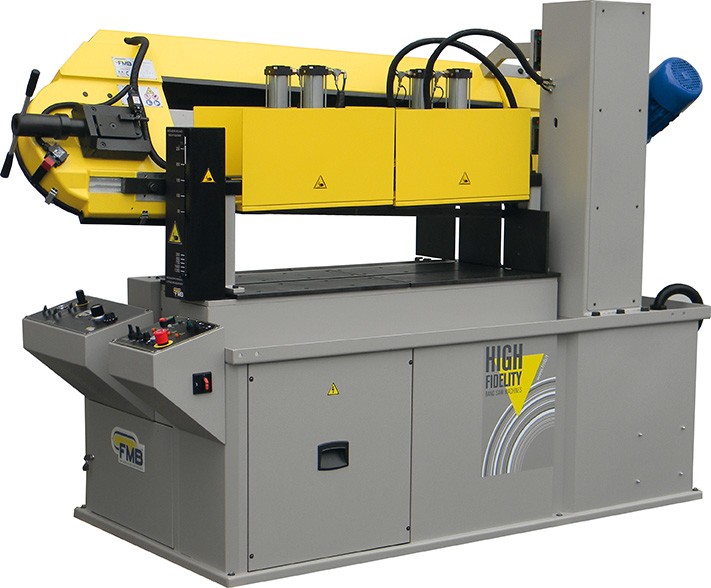

Pluton Air

Descrizione macchina

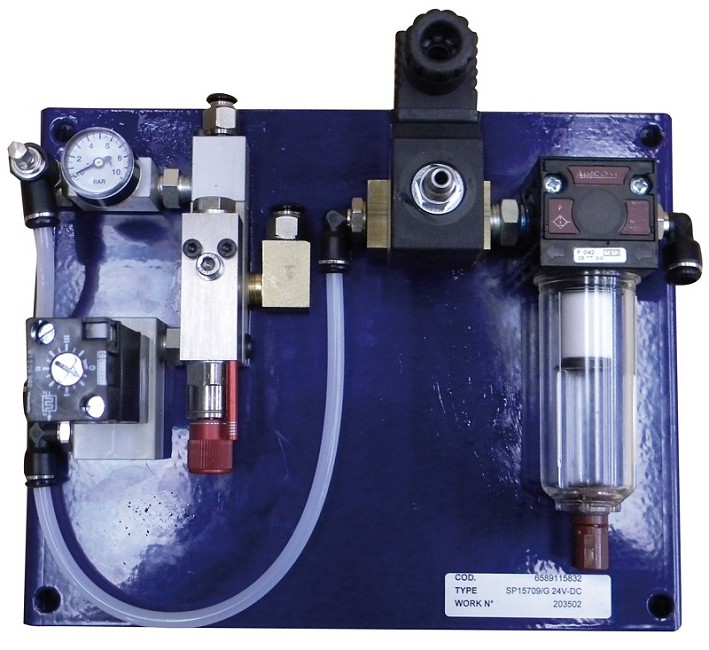

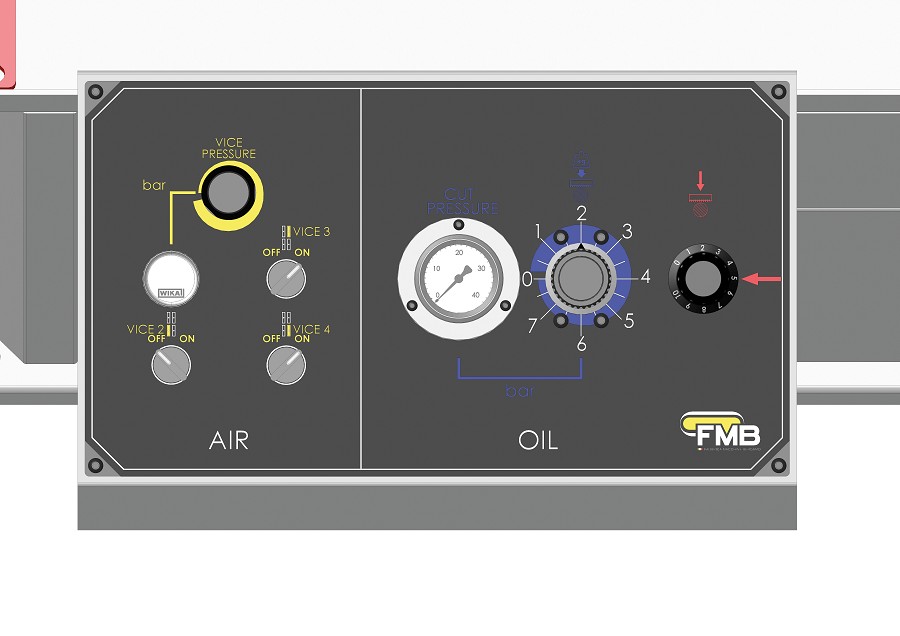

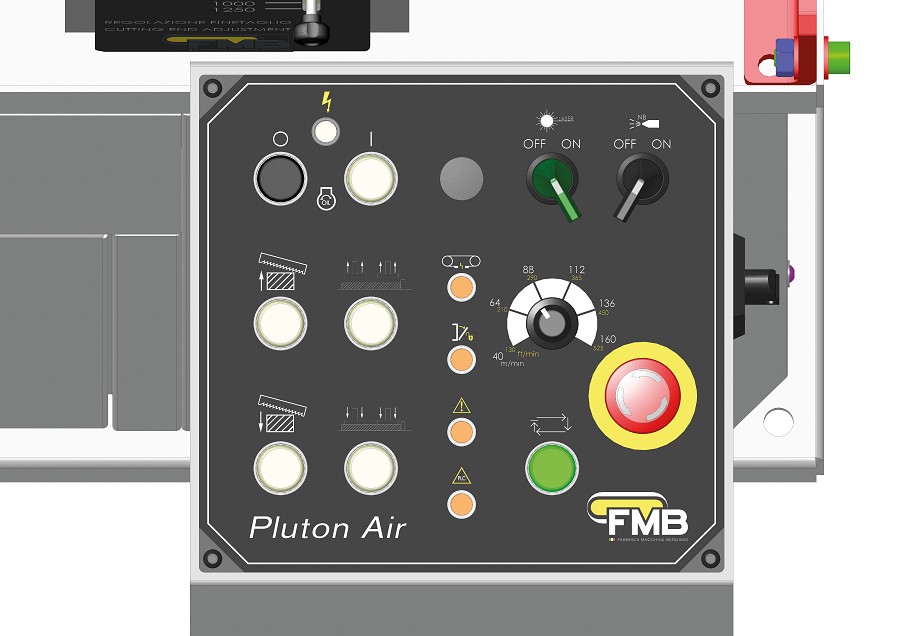

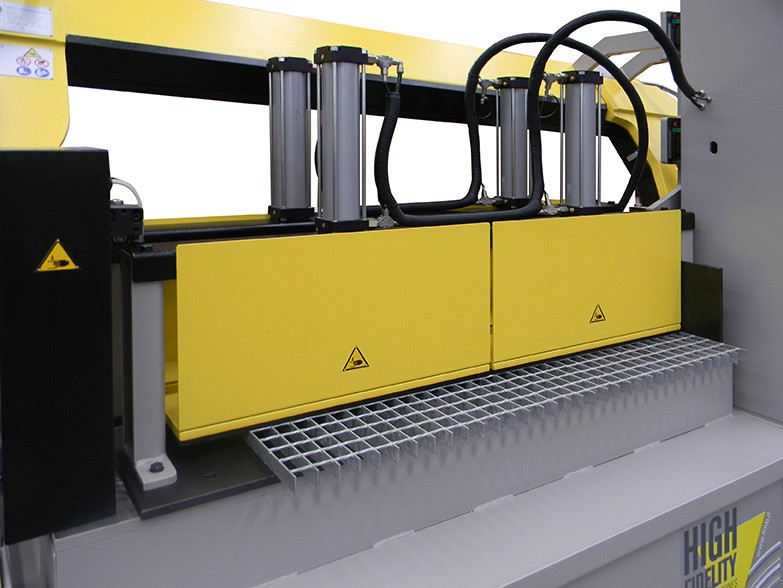

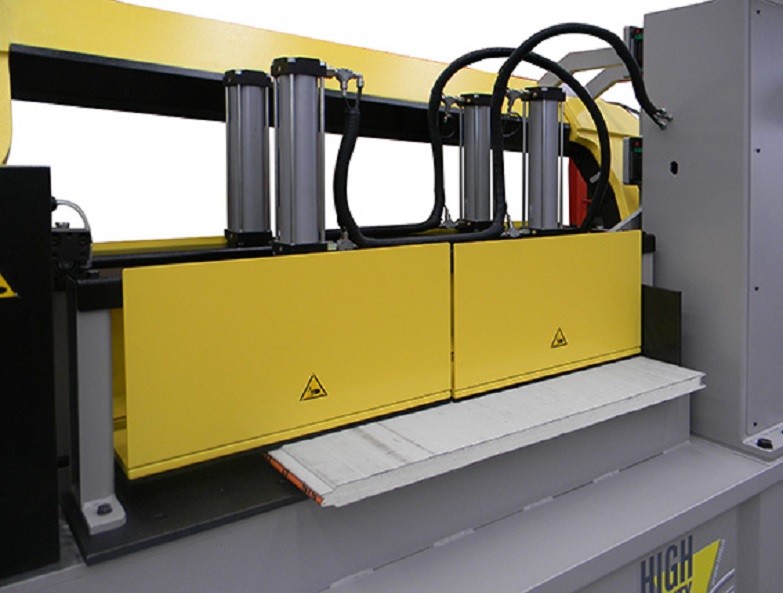

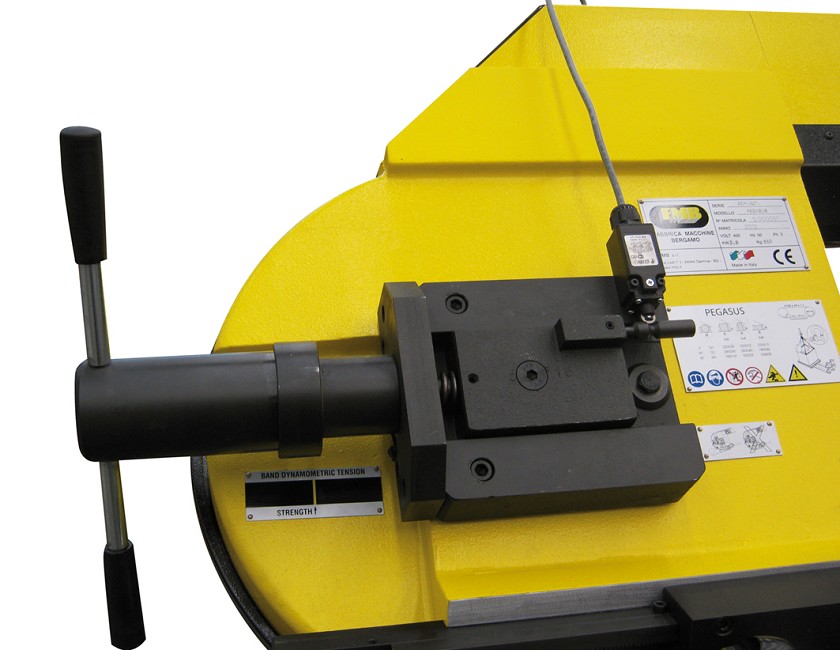

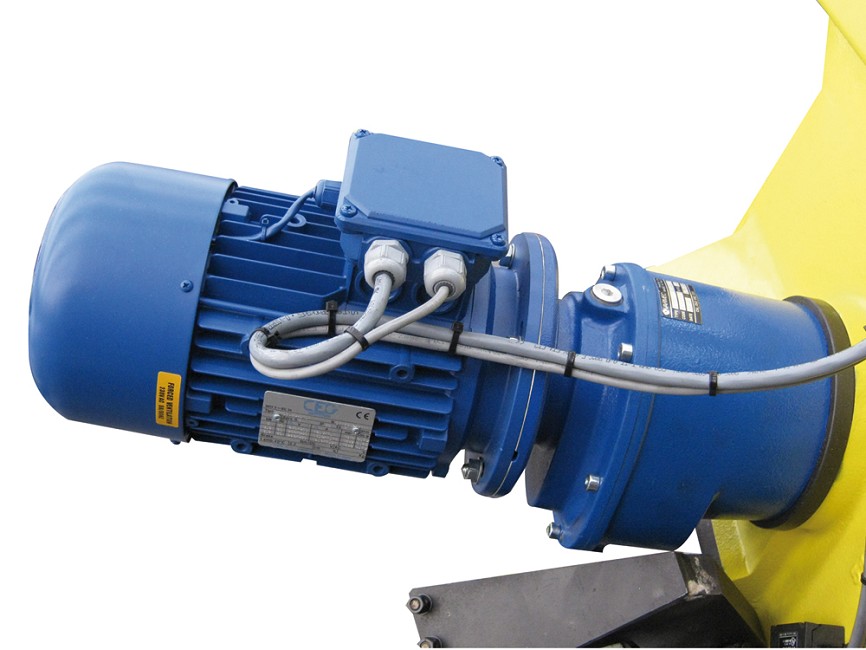

Segatrice a nastro semiautomatica per taglio di pannelli coibentati (sandwich) e grigliati. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Tensionamento dinamometrico nastro. Micro rottura lama. Sistema di movimentazione arco con cilindro idraulico e valvola di flusso di regolazione discesa in posizione frontale per ottimizzare il taglio. Discesa arco su colonna quadra e doppia guida lineare e guida ad U nella parte anteriore. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Variatore di velocità elettronico VHZ per un’ampia scelta di velocità lama. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Fissaggio del volano motore ad un gruppo flangia con cuscinetti conici contrapposti. N° 4 premitori verticali per il bloccaggio materiale dotati di cilindri pneumatici. Possibilità di selezionare la pressione di chiusura. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Robusto basamento in carpenteria con lamiere a spessore differenziato. Centralina idraulica per l’alimentazione del cilindro arco. Standard dispositivo NB 1 che consente di effettuare il taglio del materiale con lubrificazione minimale del tagliente della lama. Quadro elettrico con tensione ausiliaria 24VDC, interruttore bloccoporta e comandi operatore. L’interfaccia tra l’operatore e la macchina è un pannello di comando diviso in una parte contenente i comandi pneumatici/idraulici e una parte contenente i comandi elettrici. La parte pneumatica/idraulica permette di gestire apertura/chiusura delle morse, di regolare la pressione di taglio e la velocità di discesa dell’arco. La parte elettrica contiene il pulsante di avvio ciclo, i comandi per la movimentazione di arco/morse, il potenziometro per impostare la velocità di rotazione lama, i selettori per l’uso della lubrificazione e dell’optional di illuminazione dell’area di taglio, nonché le spie di segnalazione e il pulsante di emergenza. Protezione massima corrente e cortocircuito. Grado di protezione IP 55.
Tensione alimentazione:400V/50Hz/3Ph standard (disponibili 230V/50Hz/1Ph – 230V/50Hz/3Ph – 220V/60Hz/1Ph – 220V/60Hz/3Ph – 440V/60Hz/3Ph).
Colori macchina: giallo RAL 1018 e grigio RAL 7036.

Caratteristiche tecniche

mm m/1′ HP KW
5600X3,4X1,1 40÷160 4,0 3,0

KG axbxc m mm mm
1400 2,8X1,15X2 890


HP KW HP KW
0,5
0,36
HP KW HP KW

Capacità di taglio

mm mm mm mm
250×1250
