Scorpio CNC

Descrizione macchina

CARATTERISTICHE TECNICHE

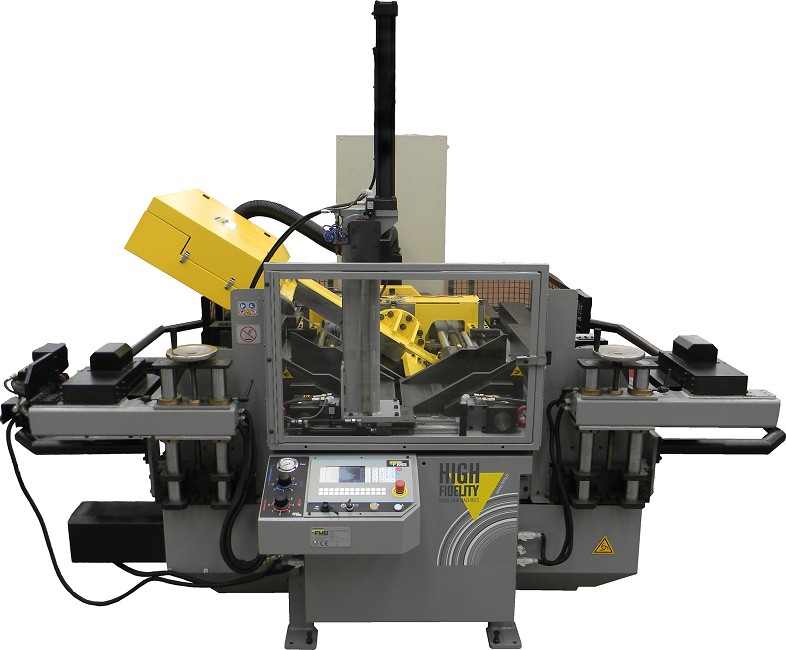

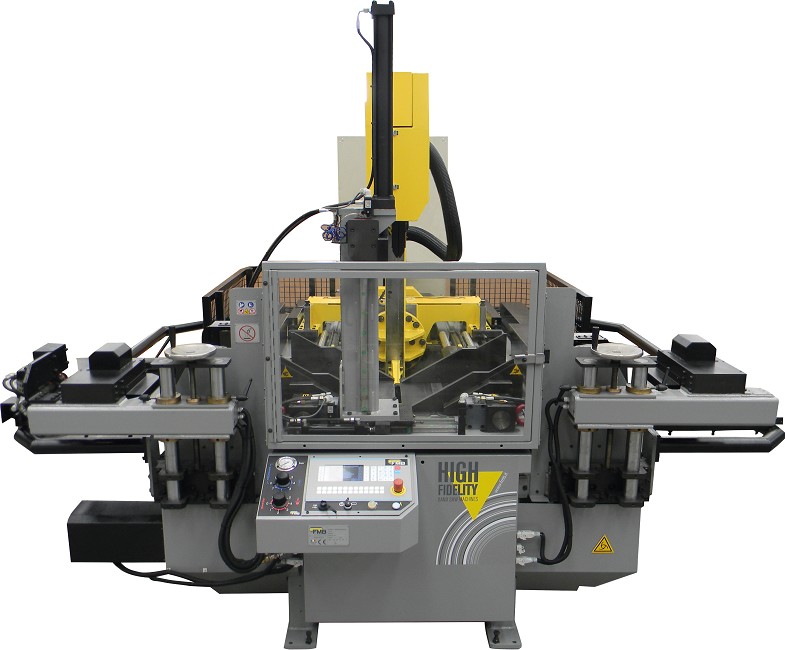

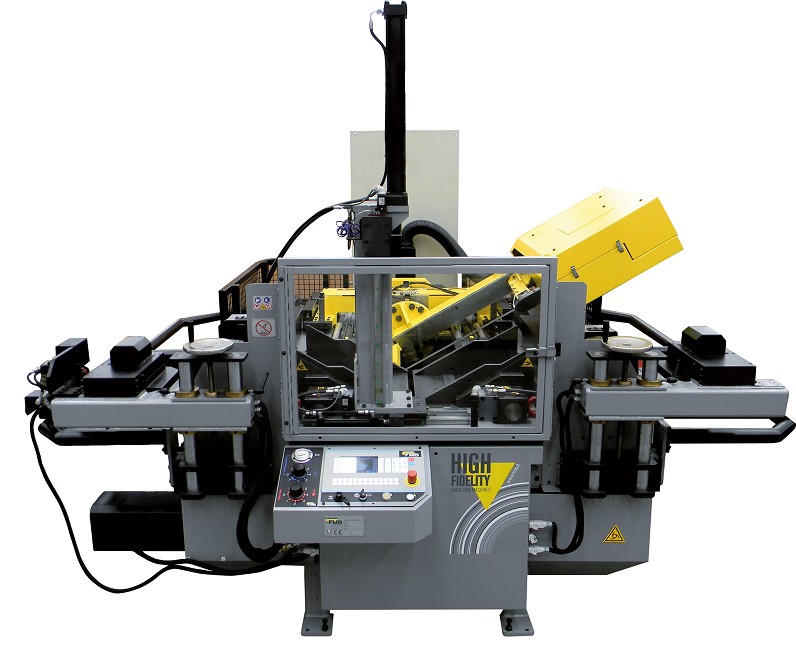

Segatrice a nastro automatica verticale per tagli da 0° a 60° destra e 60° sinistra, particolarmente adatta la taglio di pezzi lunghi e per tagli in testa e in coda.

Arco:
– Inclinato di 3° per ottimizzare il taglio di profilati
– Avanzamento tramite cilindro idraulico con scorrimento su guide lineari
– Valvola di regolazione avanzamento e valvola di regolazione pressione Rotazione tramite cilindro idraulico
– Bloccaggio della rotazione tramite cilindro idraulico
– Lettura gradi tramite banda magnetica

Rotazione lama:
– Motore lama da 4 kW comandato da inverter
– Riduttore SUMITOMO di tipo planetario ad alto rendimento e a gioco zero per carichi elevati e bassissima rumorosità

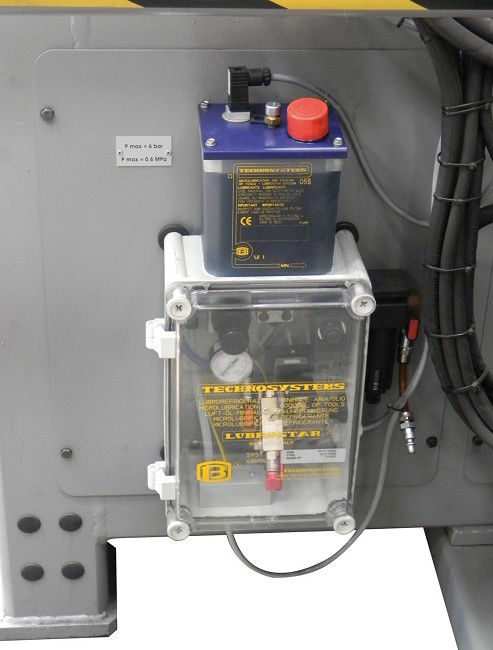

– Sistema di lubrificazione minimale della lama con n°1 ugello e con sensore di scarsità fluido refrigerante Controllo rotazione lama: in caso di rottura della lama, la rotazione della stessa si arresta.
– Spazzola puliscilama motorizzata
– Tensionamento idraulico della lama

Gruppo movimentazione materiale:
– Corsa avanzamento illimitata
– Piatti temperati a protezione del piano scorrimento materiale
– Avanzamento tramite rulli dentati comandati da motore brushless per ottenere alte coppie a bassi giri
– Lettura avanzamento tramite dischi encoder folli per evitare di perdere la misura qualora il materiale slitti sui rulli di avanzamento; questo consente di avere una tolleranza di posizionamento di ± 0,5 mm

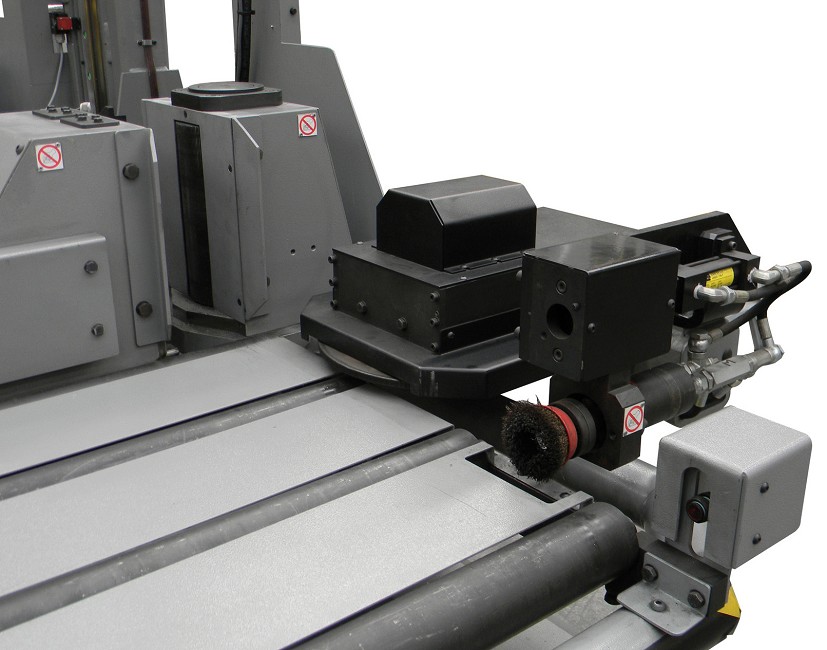

– Spazzola motorizzata per la pulizia del materiale prima della lettura del disco encoder Scambio automatico dalla parte sinistra alla parte destra della macchina per potere tagliare anche le code di materiale.

Pannello Operatore:

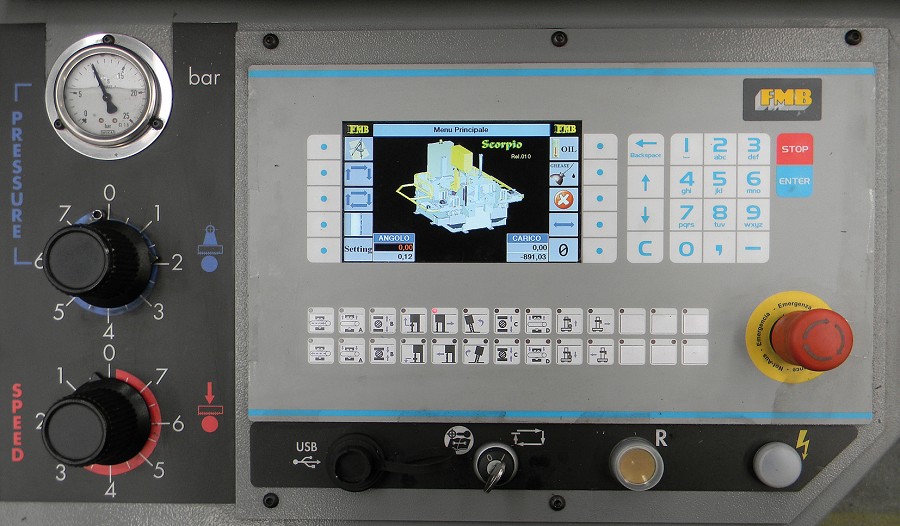

– Pannello dedicato digitale con display LCD da 7” a colori Controllo movimenti macchina con funzioni grafiche
– Programmazione cicli di taglio
– Riduzione scarti di materiale e riduzione tempo di lavoro tramite il ribaltamento del pezzo eseguito in maniera automatica dal SW
– Funzione autodiagnostica con allarmi visualizzati
– Possibilità di inserire fino a 100 programmi differenti, con 100 passi per ogni programma.
– Possibilità di aggiornamenti e salvataggio parametri e programmi tramite USB

Altre Caratteristiche:
– Guidalama motorizzato con posizionamento automatico in funzione della dimensione del pezzo e dell’angolo di taglio
– Doppia morsa a comando indipendente, sia in ingresso che in uscita
– Partenza arco memorizzabile con apertura morse temporizzata
– Possibilità di fermare il ciclo temporaneamente
– Possibilità di fare tagli singoli in modalità semiautomatico
– Possibilità di scambiare le ganasce taglio per ottenere un miglior bloccaggio per tagli a 0°.
– Piano in ingresso ed uscita con rulli folli; lunghezza totale del piano di lavoro dal primo rullo in ingresso all’ultimo rullo in uscita pari a 3260 mm
– Centralina idraulica con pompa a portata variabile da 4 kW

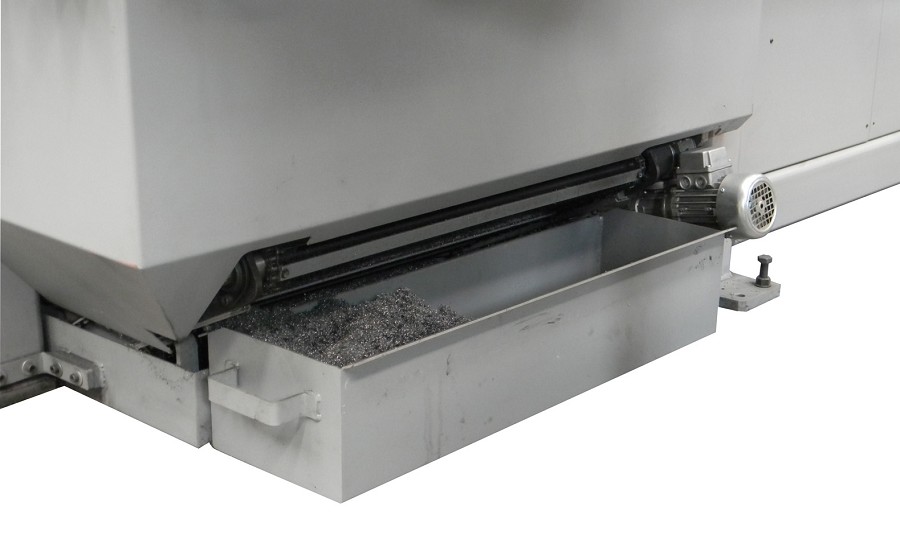

– Vasca raccogli trucioli integrata nella parte inferiore del basamento
– Scaricatore di trucioli motorizzato a palette
– Movimentazione idraulica delle ganasce “fisse” dal lato operatore, per facilitare l’avanzamento di barre storte.

Optional:
– PSA: pacchetto software avanzato. Possibilità di avere su PC le schermate del pannello operatore e quindi di programmare tramite PC i vari programmi e poi trasferirli al pannello tramite chiave USB

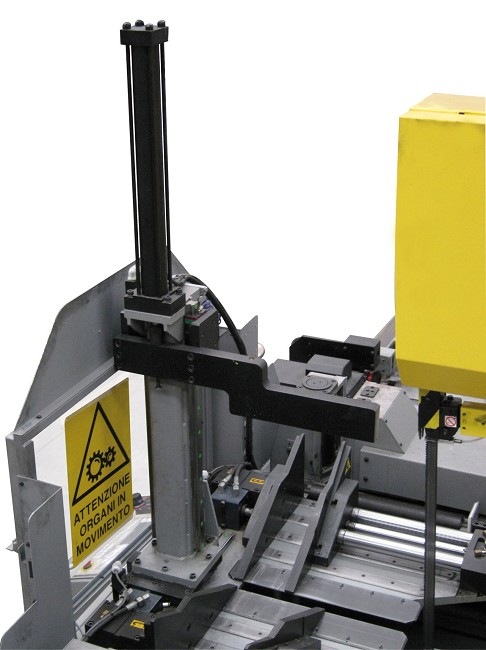

– PVS: premitore verticale che preme il materiale nella zona di taglio, per aiutare il materiale a raddrizzarsi qualora fosse imbarcato.
– RFP2S: rulliere pesanti da 2 metri (1200 Kg/m)

Caratteristiche tecniche

mm m/1′ HP KW
5334x34x1,1 16÷120 5,4 4

KG axbxc m mm mm
6800 3,5×3,7×2,7 975


HP KW HP KW
5,4
4
HP KW HP KW

Capacità di taglio

mm mm mm mm
510
510×510
630×510
45° –>
mm mm mm mm
440
440×440
445×510
60° –>
mm mm mm mm
305
305×305
305×510

<– 45°
mm mm mm mm
440 440×440 440×510
<– 60°
mm mm mm mm
305 305×305 305×510
