Descrizione macchina

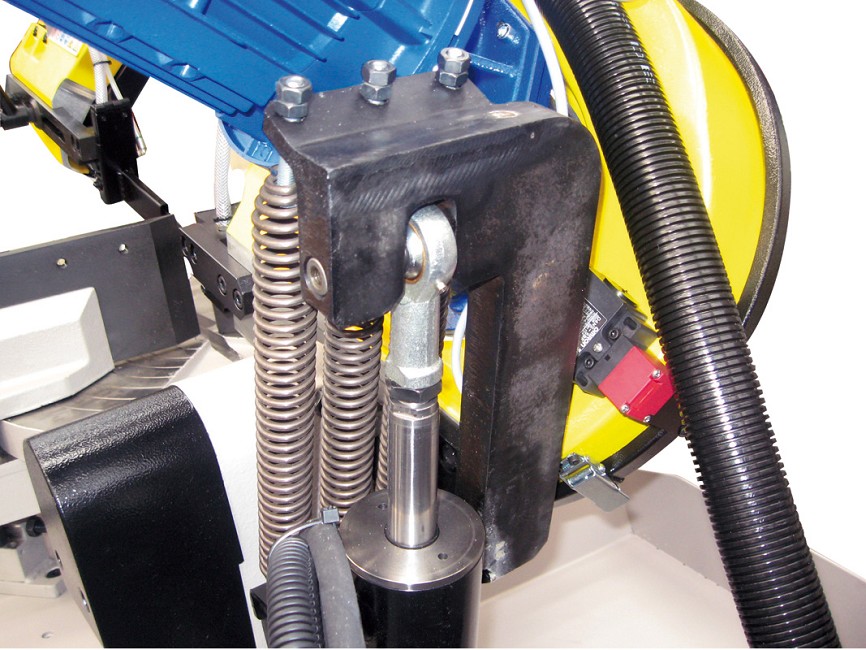

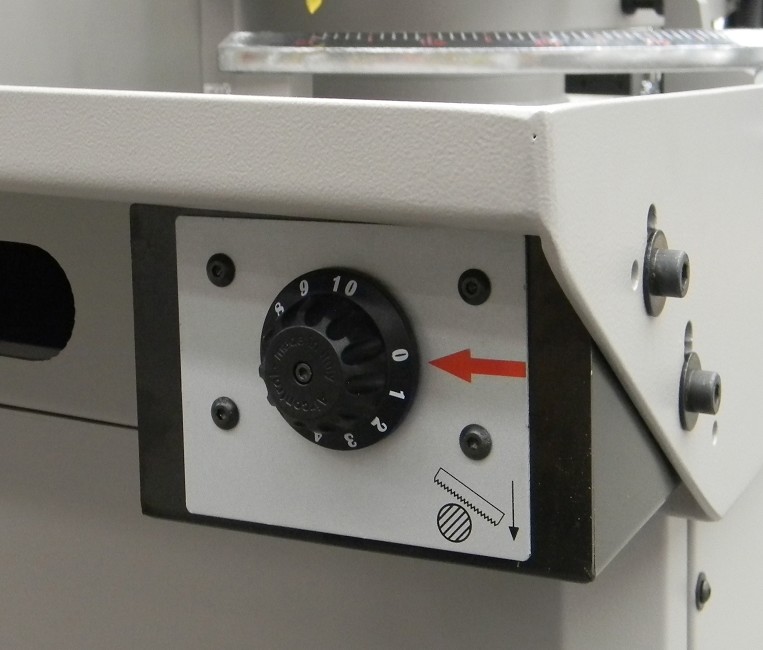

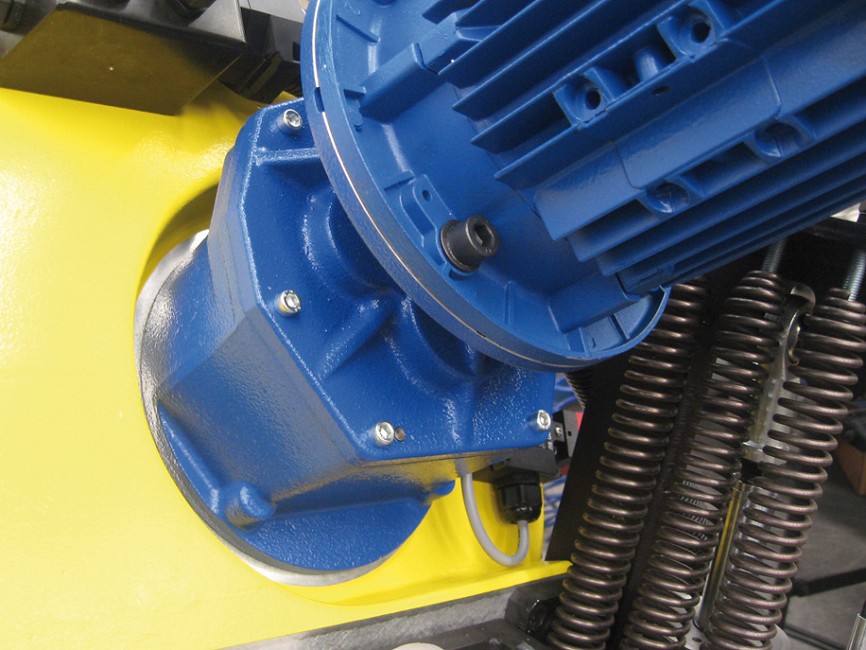

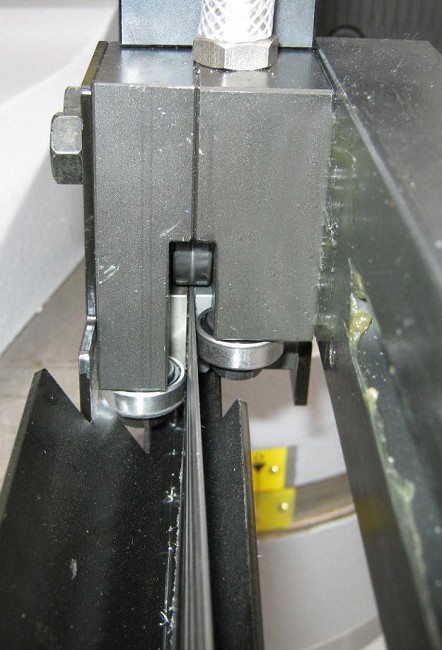

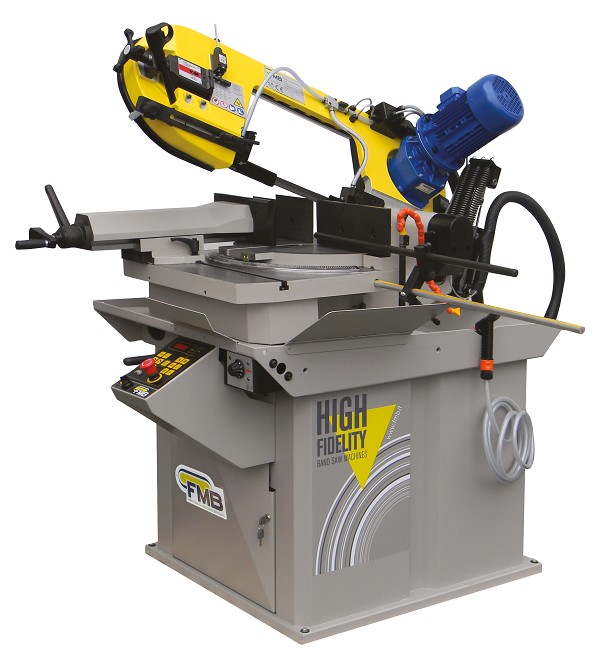

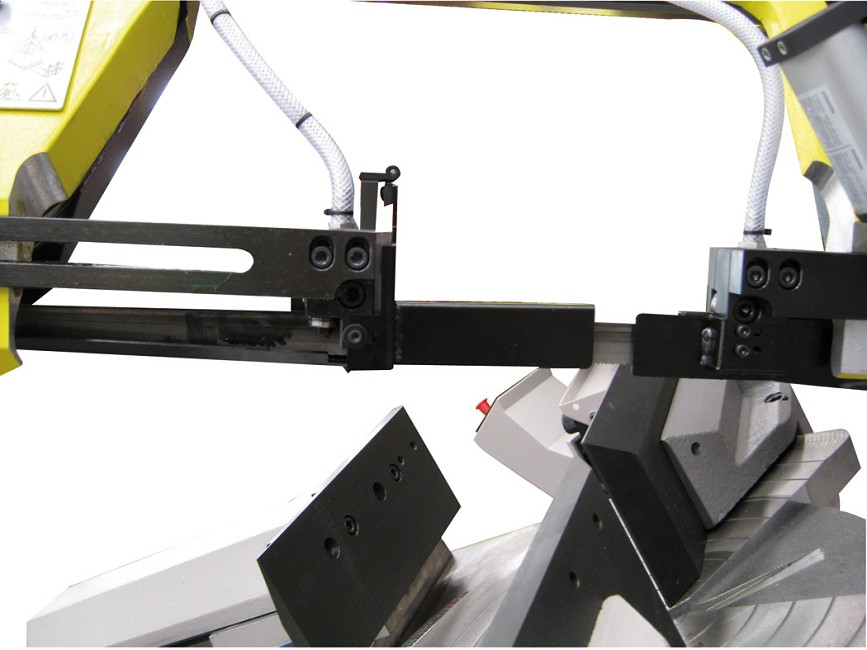

Segatrice a nastro semiautomatica per tagli da 0° a 60° destra e 45° sinistra,funzionamento anche in manuale. Struttura arco realizzata in lega speciale d’alluminio ad alta resistenza. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Albero d’uscita del riduttore di Ø 40 mm e fissaggio del volano motore con calettatore per attrito. Versione 2 velocità 35/70 m/min – versione VHZ 16÷120 m/min. Sistema di movimentazione arco con cilindro idraulico e regolazione discesa con valvola di flusso posta in posizione frontale. Tensionamento dinamometrico della lama. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Spazzola pulisci lama integrata nel carter arco. Ampio e robusto piano d’appoggio materiale girevole con l’arco. Morsa chiusura materiale a traslazione manuale, posizionamento manuale e sistema di bloccaggio rapido del pezzo. Rotazione arco con fermi di battuta a 0°,45° e 60°, scala graduata per lettura angolo e robusta leva di bloccaggio. Robusto basamento in carpenteria con lamiere a spessore differenziato, sponde di contenimento trucioli e portello anteriore con serratura a chiave. La segatrice a nastro semiautomatica Calipso è dotata di asta di misura millimetrata con robusto fermo di battuta per misurazione della lunghezza di taglio da 0-600 mm. Vasca refrigerante con capacità di 20 litri e pompa elettrica per refrigerazione di entrambi i guidalama. Centralina idraulica posizionata nel basamento per l’alimentazione del cilindro arco. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Pannello elettronico di comando: visualizzazione angolo di taglio (Optional VAT), selezione velocità lama, contapezzi, selezione refrigerante e memorizzazione dell’altezza di taglio. Visualizzazione eventuali allarmi macchina e funzione autodiagnostica. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph-230V/50Hz/3Ph-110V/60Hz/1Ph-220V/60Hz/3Ph-440V/60Hz/3Ph-575V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
