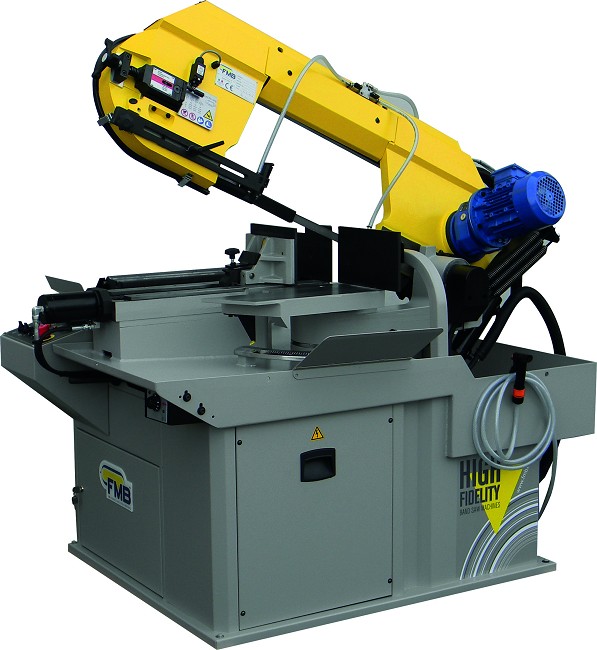

Galactic + VHZ
Descrizione macchina

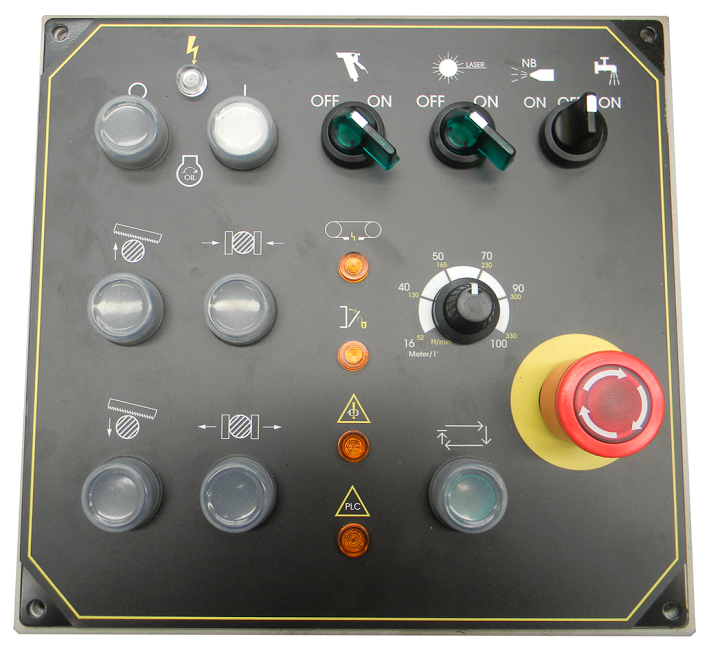

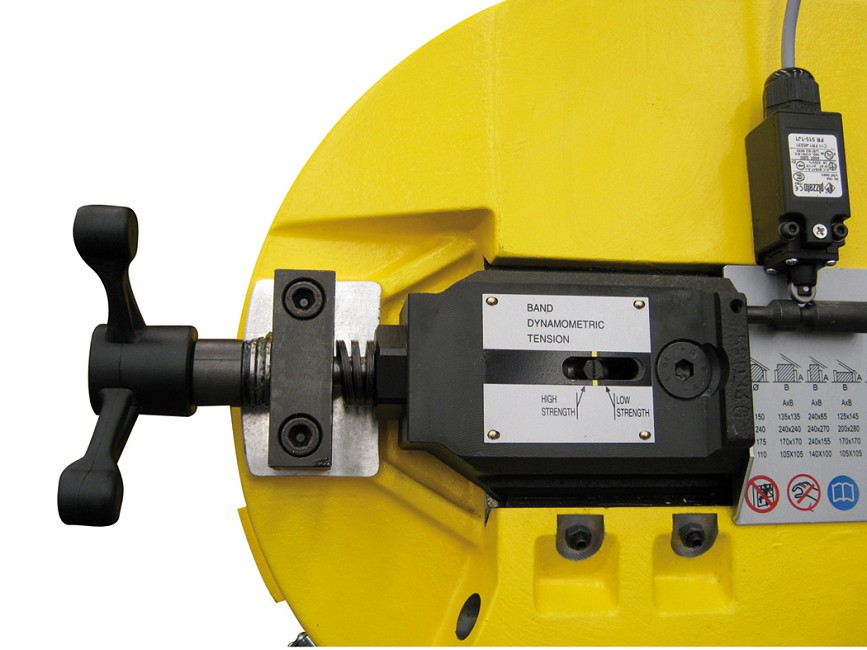

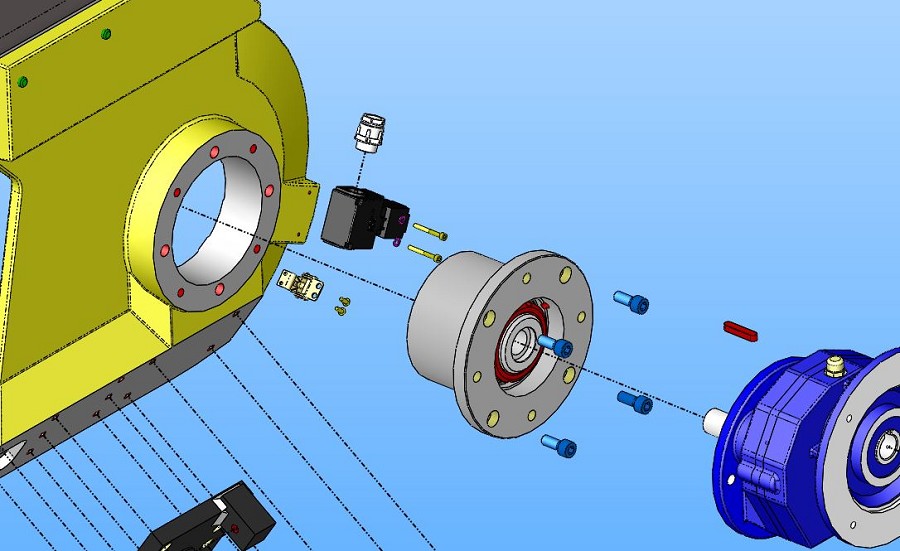

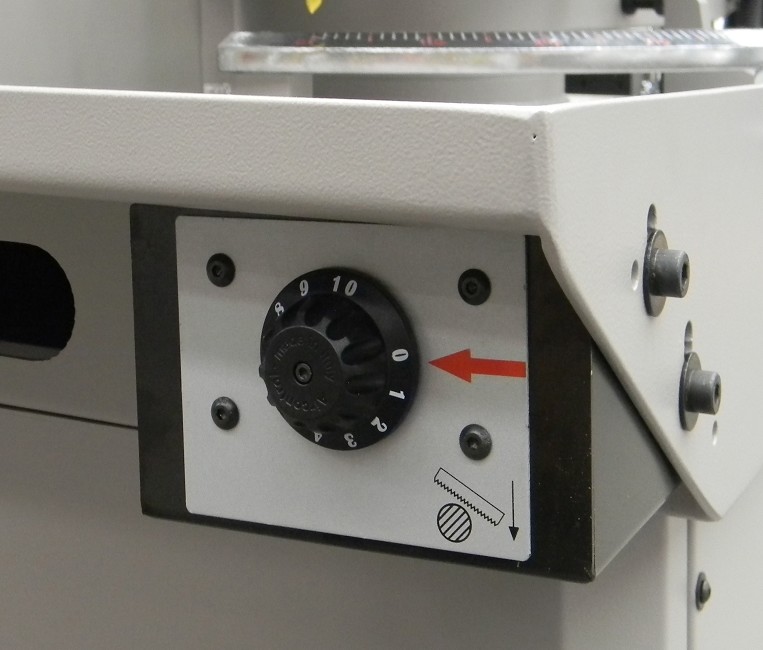

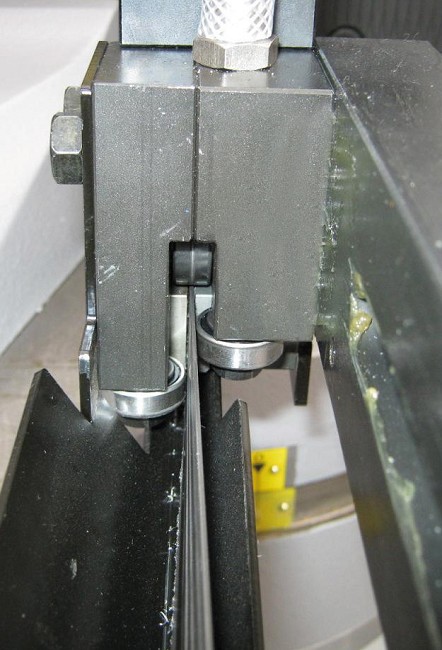

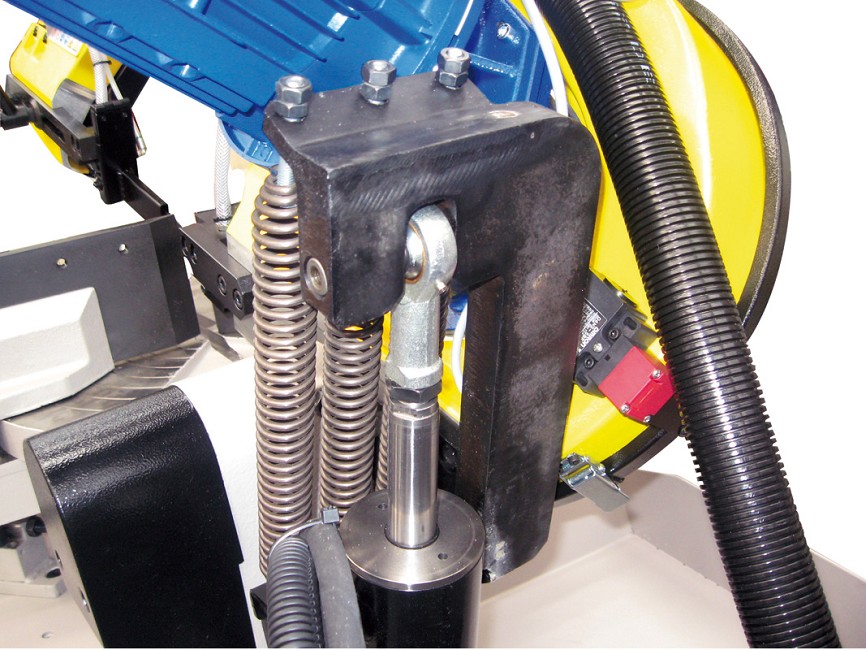

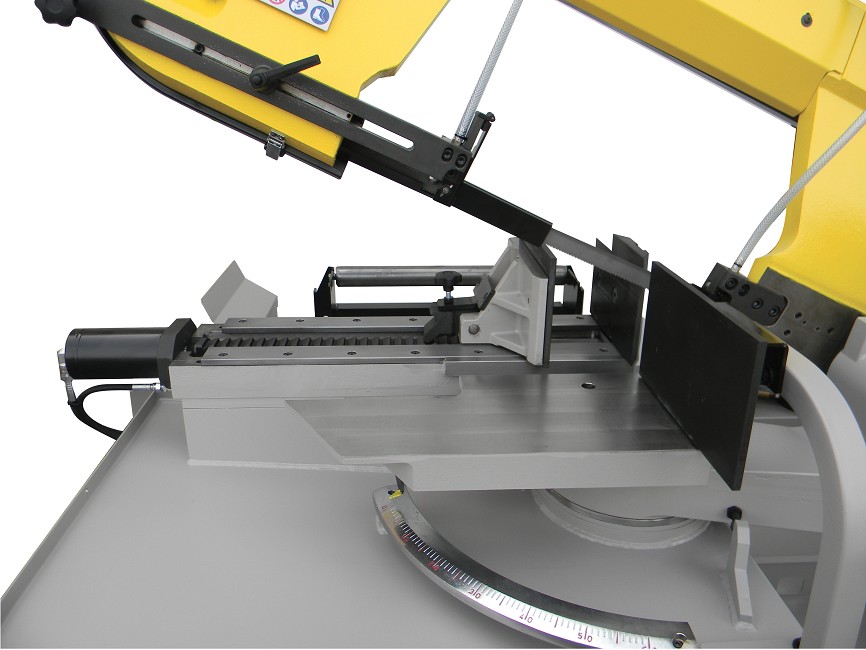

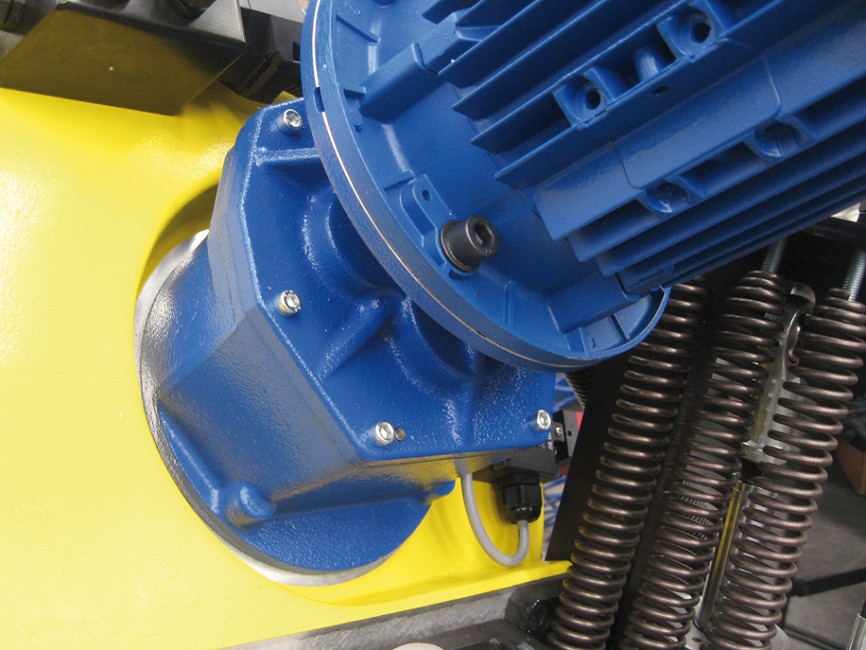

Segatrice a nastro semiautomatica per tagli da 0° a 60°. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Tensionamento dinamometrico nastro. Micro rottura lama. Spazzola folle per la pulizia delle lame a nastro con regolazione facile e pratica. Sistema di movimentazione arco con cilindro idraulico e regolazione discesa con valvola di flusso, posta in posizione frontale. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. La segatrice a nastro semiautomatica Galactic possiede un riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Fissaggio del volano motore ad un gruppo flangia con cuscinetti conici contrapposti. Variatore di velocità elettronico VHZ 16÷100 m/min. Morsa chiusura materiale a posizionamento manuale con sistema di scorrimento rapido a cremagliera e cilindro di bloccaggio idraulico. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Rotazione arco con fermi di battuta a 0°,45° e 60° , scala graduata per lettura angolo e robusta leva di bloccaggio. Rullo d’appoggio materiale in lato carico con robusto supporto a due posizioni. Robusto basamento in carpenteria con lamiere a spessore differenziato e sponde contenimento trucioli. Centralina idraulica per l’alimentazione del cilindro arco, cilindro morsa. Portello anteriore dotato di serratura a chiave. Vasca refrigerante con capacità di 60 litri e pompa elettrica per refrigerazione di entrambi i guidalama. Quadro elettrico con tensione ausiliaria 24VAC, sezionatore generale lucchettabile e comandi operatore. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Pannello elettronico di comando: visualizzazione angolo di taglio (Optional VAT), selezione velocità lame a nastro, contapezzi, selezione refrigerante e memorizzazione dell’altezza di taglio. Visualizzazione eventuali allarmi macchina e funzione autodiagnostica. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph – 230V/50Hz/3 – 220V/60Hz/3Ph – 440V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
3420x27x0,9 | 16÷100 | 2 | 1,5 |
|
||||||||||||
HP | KW | HP | KW |
0,10
|
0,08
|
0.5
|
0,36
|
HP | KW | HP | KW |
–
|
–
|
–
|
–
|
0°
|
|||
mm | mm | mm | mm |
305
|
300
|
240×420
|
260×410
|
45° –>
|
|||
mm | mm | mm | mm |
260
|
260
|
120×290
|
260×260
|
60° –>
|
|||
mm | mm | mm | mm |
180
|
180
|
90X190
|
180×180
|
