Hercules + VHZ
Descrizione macchina

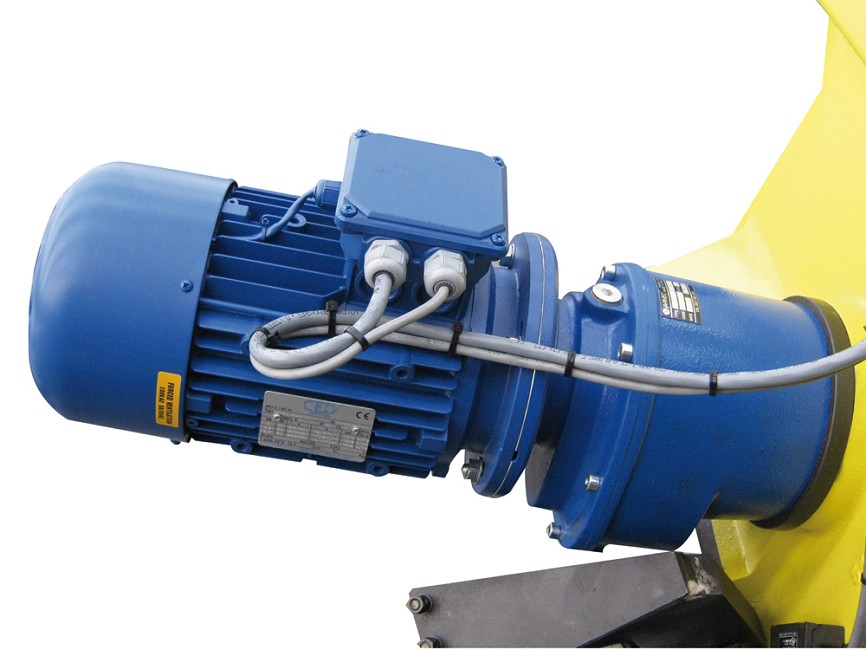

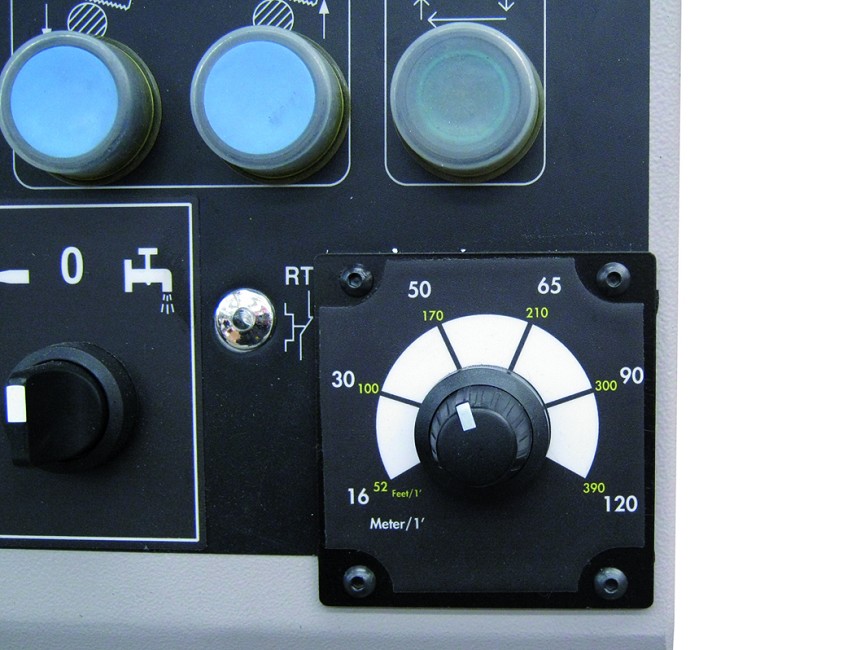

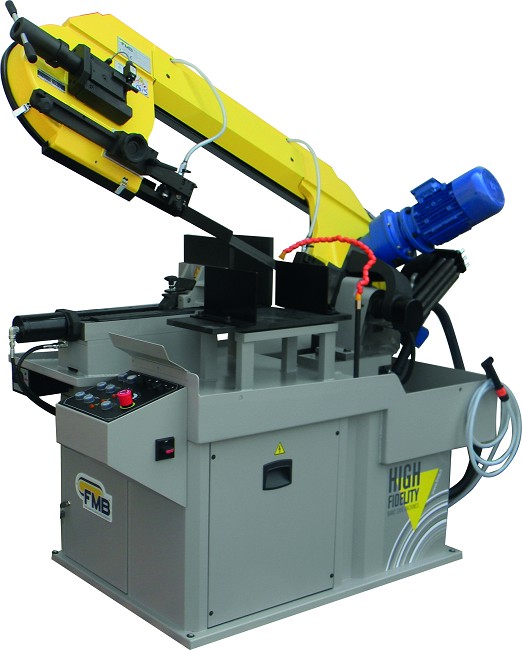

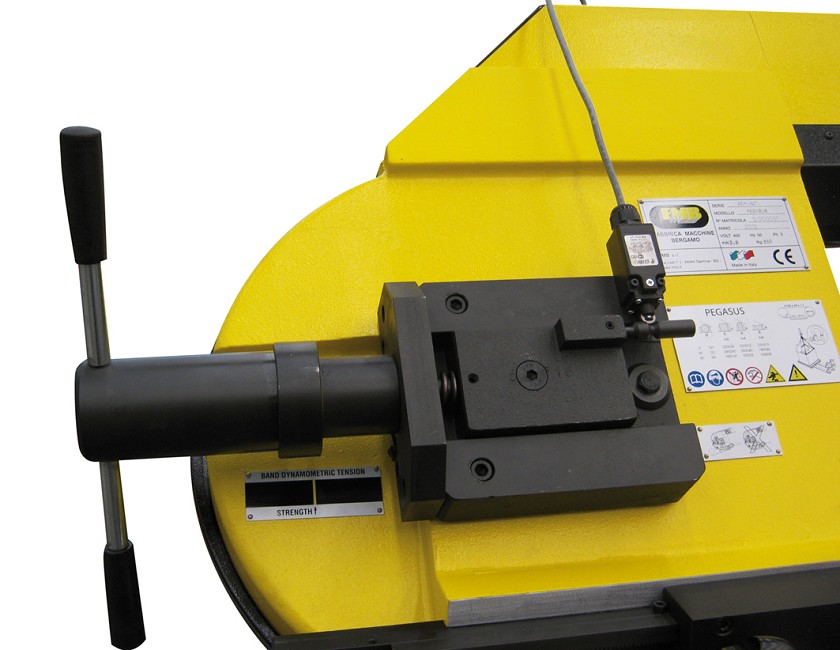

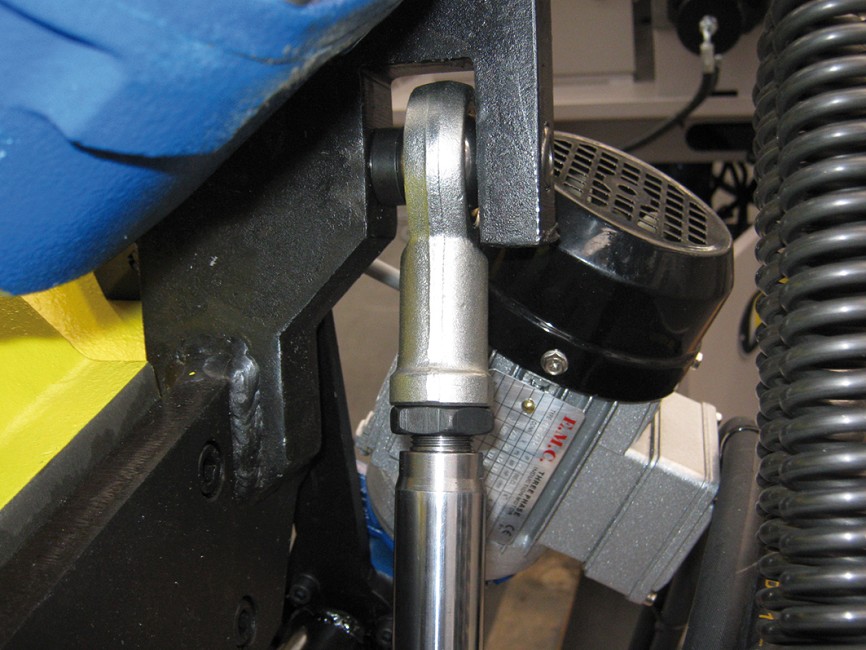

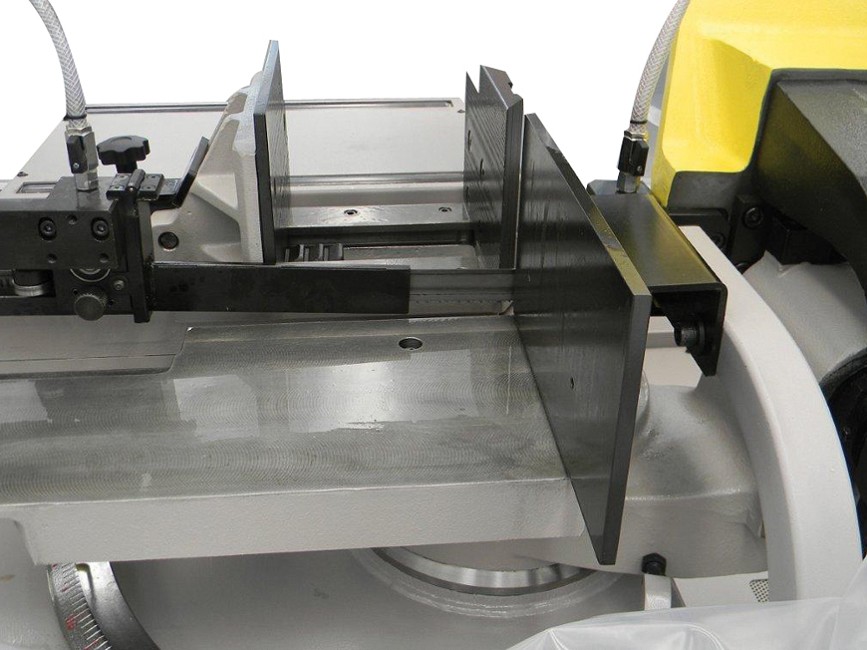

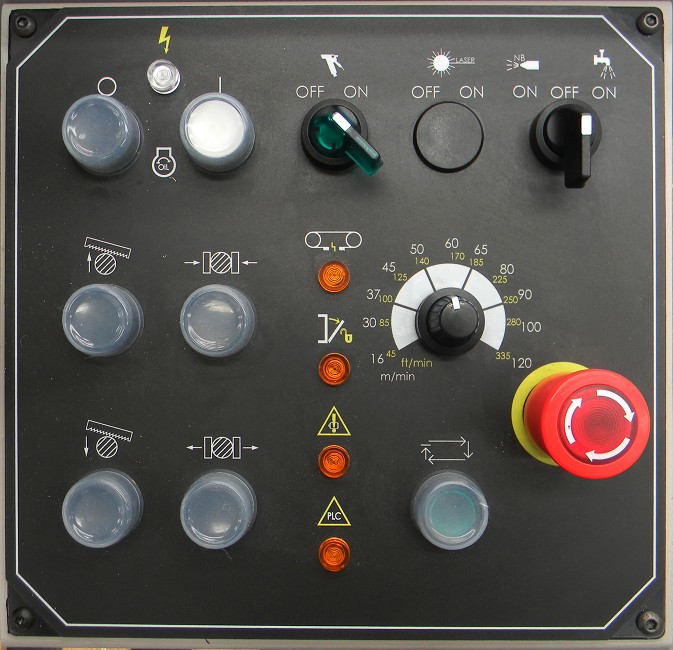

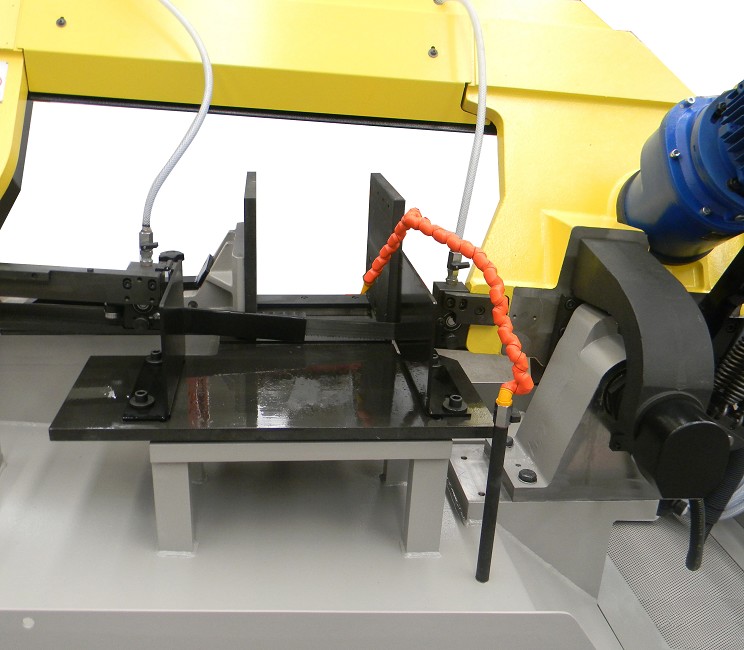

Hercules è una segatrice a nastro semiautomatica per tagli a 0°. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Tensionamento dinamometrico nastro. Micro rottura lama. Sistema di movimentazione arco con cilindro idraulico e valvola bilanciata di regolazione discesa in posizione frontale per ottimizzare il taglio. La segatrice Hercules è dotata di spazzola puliscilama azionata da motoriduttore. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Variatore di velocità elettronico VHZ per un ampia scelta di velocità delle lame a nastro. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Fissaggio del volano motore ad un gruppo flangia con cuscinetti conici contrapposti. Morsa chiusura materiale a posizionamento manuale con sistema di scorrimento rapido a cremagliera e cilindro di bloccaggio idraulico. Gli ampi piatti temperati, sostituibili, garantiscono la durata del piano d’appoggio materiale. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Robusto piano d’appoggio materiale in lato carico. Robusto basamento in carpenteria con lamiere a spessore differenziato e sponde contenimento trucioli. Centralina idraulica per l’alimentazione del cilindro arco, cilindro morsa. La vasca refrigerante ha una capacità di 30 litri ed è dotata di pompa elettrica per refrigerazione di entrambi i guidalama. Quadro elettrico con tensione ausiliaria 24VAC, interruttore generale e comandi operatore. Regolatore analogico della velocità delle lame a nastro. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph-230V/50Hz/3Ph-220V/60Hz/1Ph-220V/60Hz/3Ph-440V/60Hz/3Ph). Opzione colore macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
4120x34x1,1 | 16÷120 | – | 3,0 |
|
||||||||||||
HP | KW | HP | KW |
–
|
0,08
|
–
|
0,36
|
HP | KW | HP | KW |
–
|
–
|
–
|
0,13
|
0°
|
|||
mm | mm | mm | mm |
330
|
330
|
330×510
|
330×510
|
