Descrizione macchina

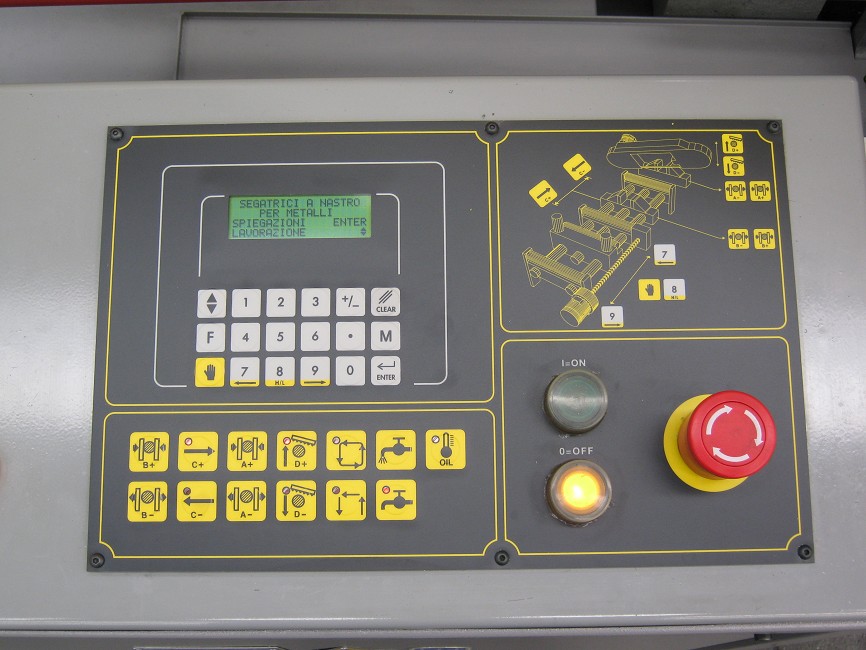

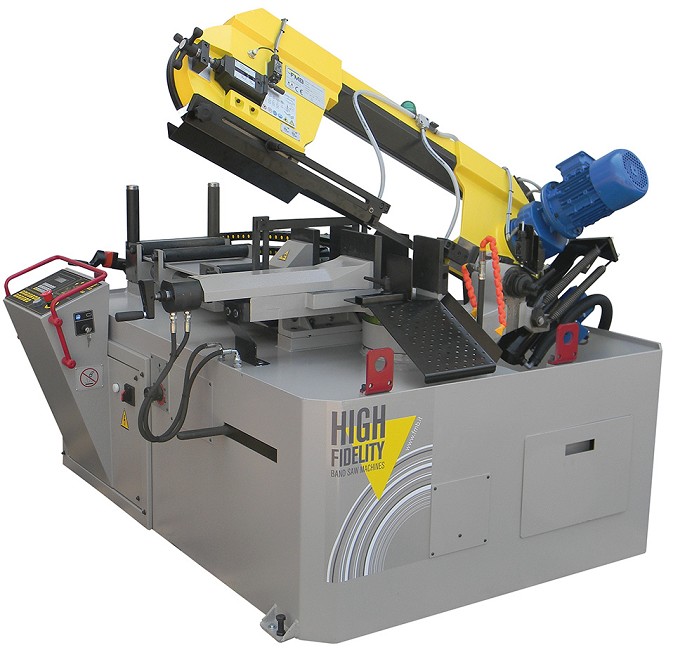

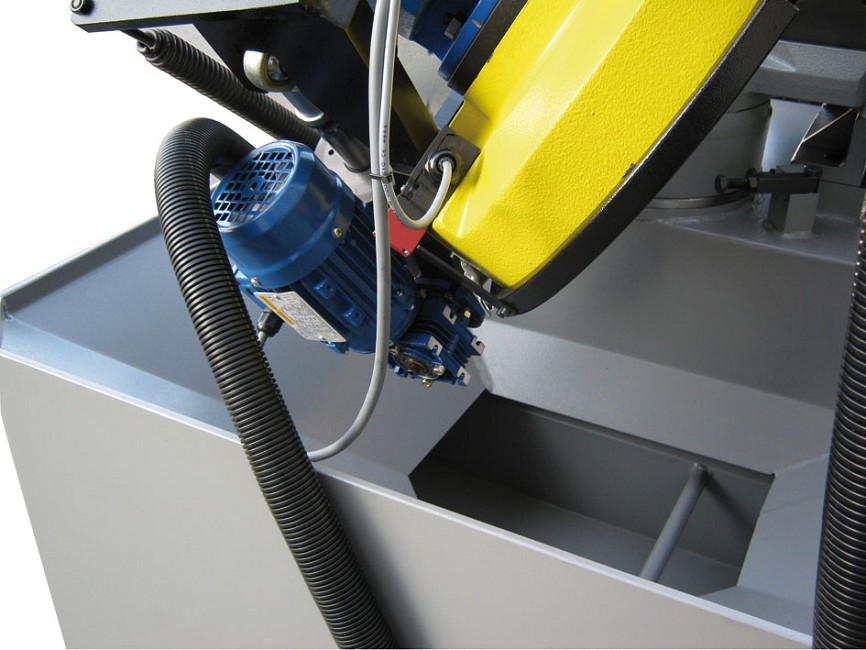

Segatrice a nastro automatica per tagli da 0° a 45° e semiautomatica da 0° a 60°. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Tensionamento dinamometrico nastro. Micro rottura lama e sensore rotazione lama. La segatrice Jupiter è dotata di un sistema di movimentazione arco con cilindro idraulico e valvola bilanciata di regolazione discesa in posizione frontale per ottimizzare il taglio. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata.Variatore di velocità elettronico VHZ per un ampia scelta di velocità lama. Spazzola puliscilama azionata da motoriduttore. Morsa bloccaggio materiale a posizionamento manuale dotata di cilindro idraulico. Piano morsa taglio e morsa carro dotati di spine temperate sostituibili per preservare la superficie d’appoggio del materiale. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Rotazione arco con fermi di battuta a 0°,45° e 60° , scala graduata per lettura angolo e robusta leva di bloccaggio. Rulliera di lunghezza 600mm per l’appoggio del materiale in lato carico collegata al basamento. Morsa carro per l’avanzamento del materiale dotata di cilindro idraulico e dispositivo autocentrante per barre non diritte. Scorrimento su colonne cromate, corsa avanzamento utile di 510 mm (Per la versione C 1000 la corsa utile è 1005 mm). Micro mancanza materiale posizionato sulla morsa carro. Sfrido finale di taglio circa 300mm. Sistema di misura con riscontro a posizionamento a mezzo di vite trapezoidale e sistema con doppio micro per rallentamento e fermata della morsa carro. (tolleranza ± 0,2 mm). Robusto basamento in carpenteria con lamiere a spessore differenziato, sistema di raccolta trucioli e vasca refrigerante integrata. Pompa elettrica per refrigerazione di entrambi i guidalama. Centralina idraulica per l’alimentazione del cilindro arco, cilindri morsa e cilindro avanzamento carro. Quadro elettrico con tensione ausiliaria 24VAC, interruttore generale. Pannello digitale per il controllo delle funzioni della macchina, programmazione cicli di taglio e funzione autodiagnostica. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph-230V/50Hz/3Ph-220V/60Hz/3Ph-440V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
