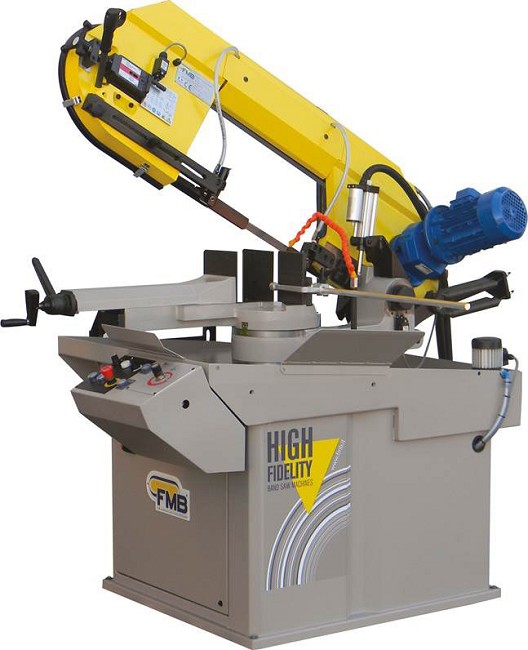

Mercury + G
Descrizione macchina

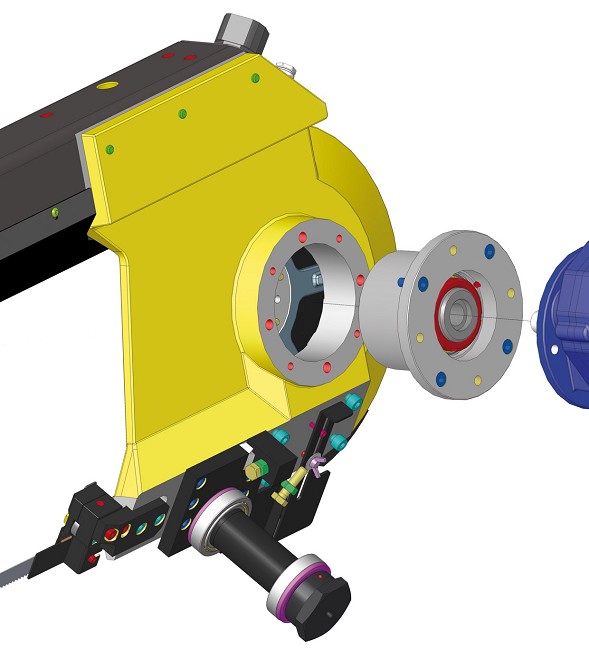

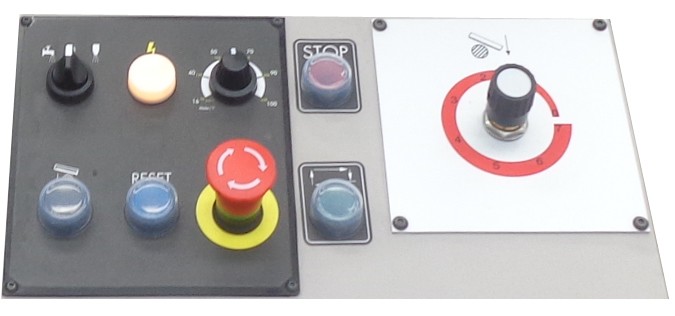

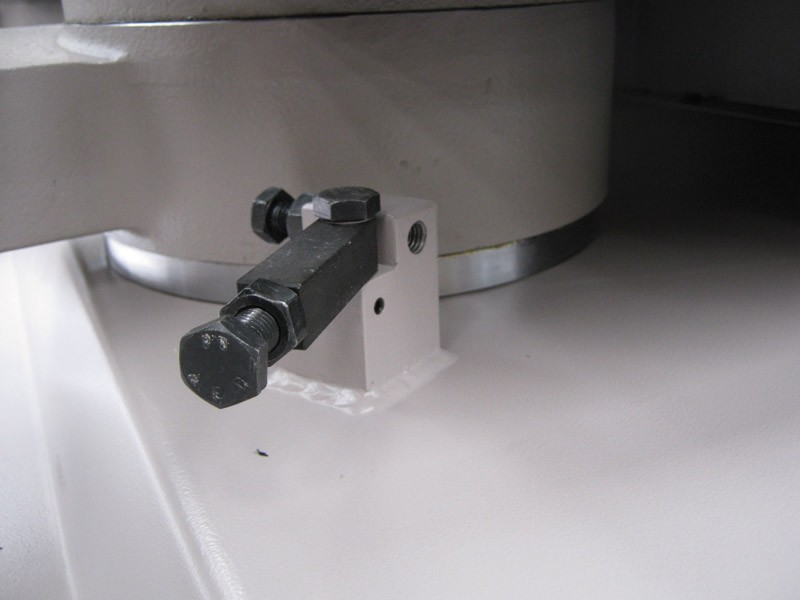

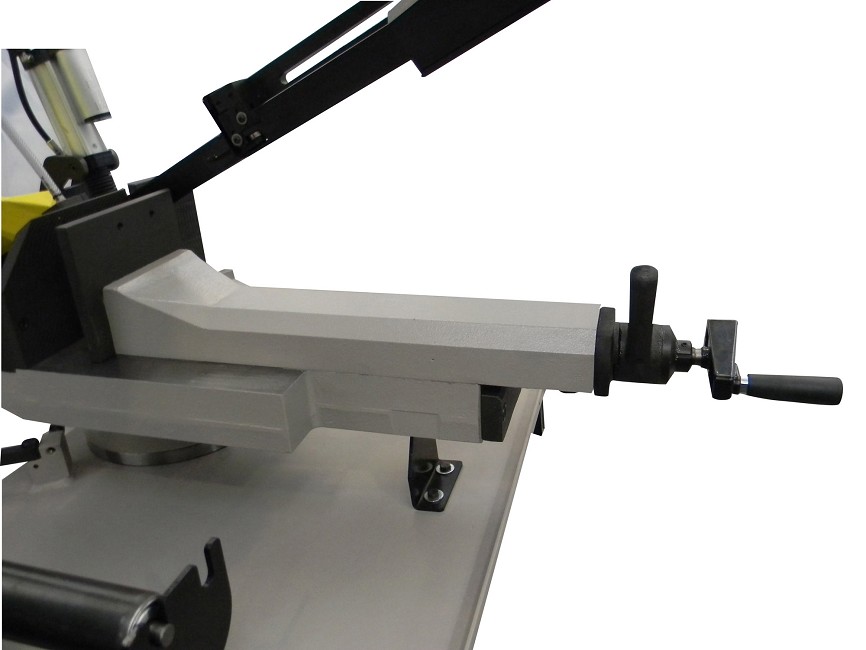

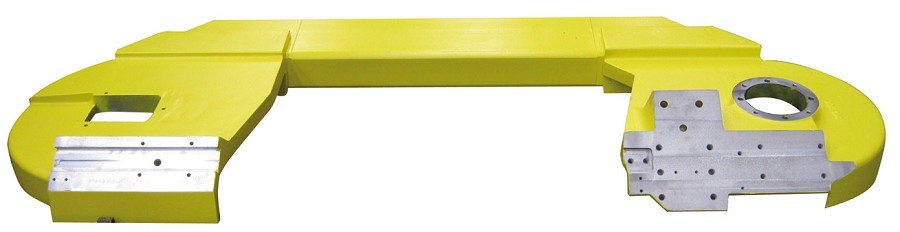

La segatrice a nastro Mercury è una segatrice a nastro manuale per tagli da 0° a 60° destra di profilati o pieni di medie dimensioni. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Sistema di discesa gravitazionale dell’arco. Tensionamento dinamometrico nastro e micro di rottura lama. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Standard: rotazione della lama a 2 velocità: 35 m/min oppure 70 m/min (Opzionale: variatore di velocità elettronico VHZ per un’ampia scelta di velocità lama 16÷100 m/min). Valvola di regolazione discesa frontale. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Spazzola folle di pulizia della lama con regolazione facile e pratica. Morsa chiusura materiale in ghisa, posizionamento manuale con sistema di bloccaggio rapido del pezzo. Piano di lavoro e comandi in posizione ergonomica. Rotazione arco con fermi di battuta a 0°,45° e 60°, scala graduata per lettura angolo e robusta leva di bloccaggio. Rullo d’appoggio materiale in lato carico con robusto supporto a due posizioni. Asta di misura millimetrata con robusto fermo di battuta per misurazione della lunghezza di taglio da 0-600 mm. Robusto basamento in carpenteria con lamiere a spessore differenziato e sponde di contenimento trucioli. Portello anteriore con serratura a chiave. Vasca refrigerante di 40 litri integrata nella parte superiore del basamento e pompa elettrica per la refrigerazione di entrambi i guidalama. Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph – 230V/50Hz/3 – 220V/60Hz/3Ph – 440V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
3420x27x0,9 | 35-70 | – | 1,3 |
Mercury + G | |||
|
|||||||||
Mercury + G + VHZ | |||||||||
HP | KW | HP | KW |
|
|
–
|
–
|
KG | axbxc m | mm | HP | KW | HP | KW |
640 | 1,0×1,7×1,6 | 960 |
–
|
0,08
|
–
|
–
|
0°
|
|||
mm | mm | mm | mm |
305
|
300
|
300X370
|
300X370
|
45° –>
|
|||
mm | mm | mm | mm |
260
|
240
|
155X260
|
300X220
|
60° –>
|
|||
mm | mm | mm | mm |
170
|
160
|
160X170
|
255X150
|
