Pegasus + G + VHZ
Descrizione macchina

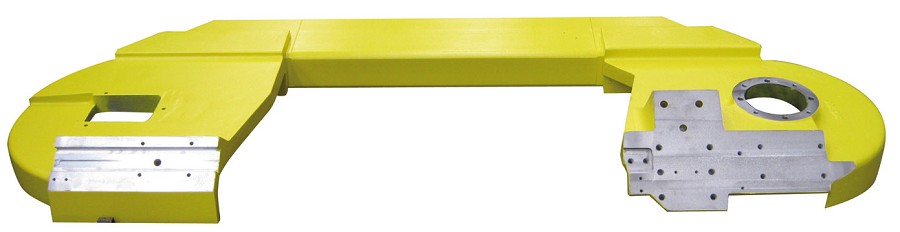

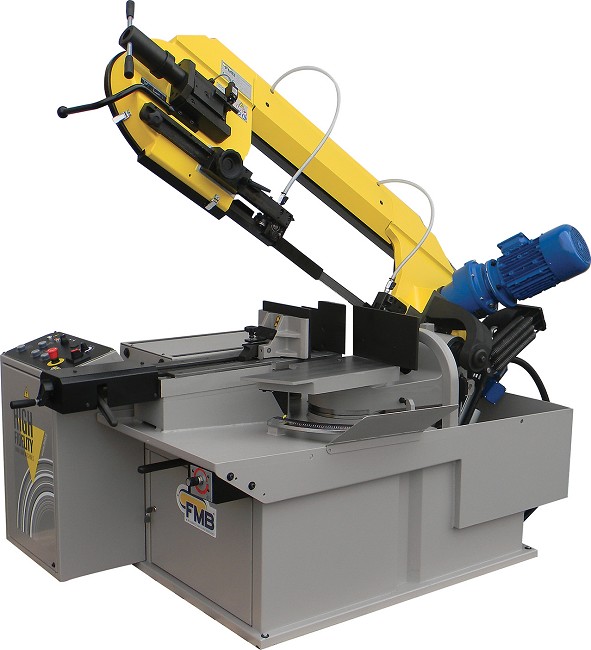

Segatrice a nastro gravitazionale per tagli da 0° a 60° destra. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata.

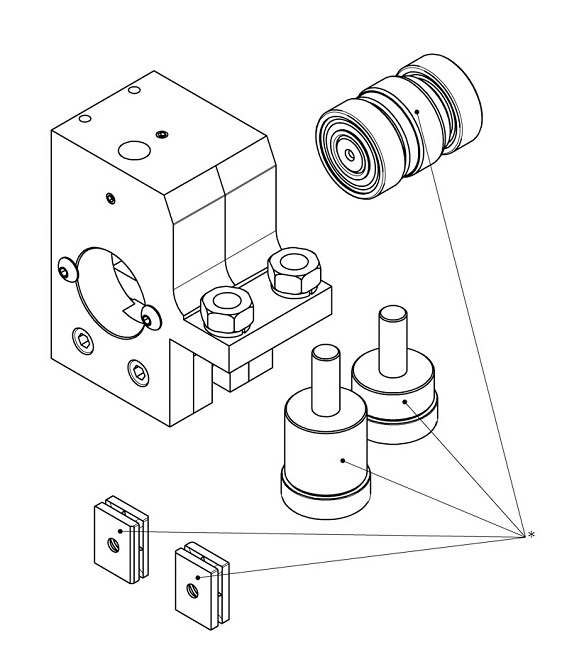

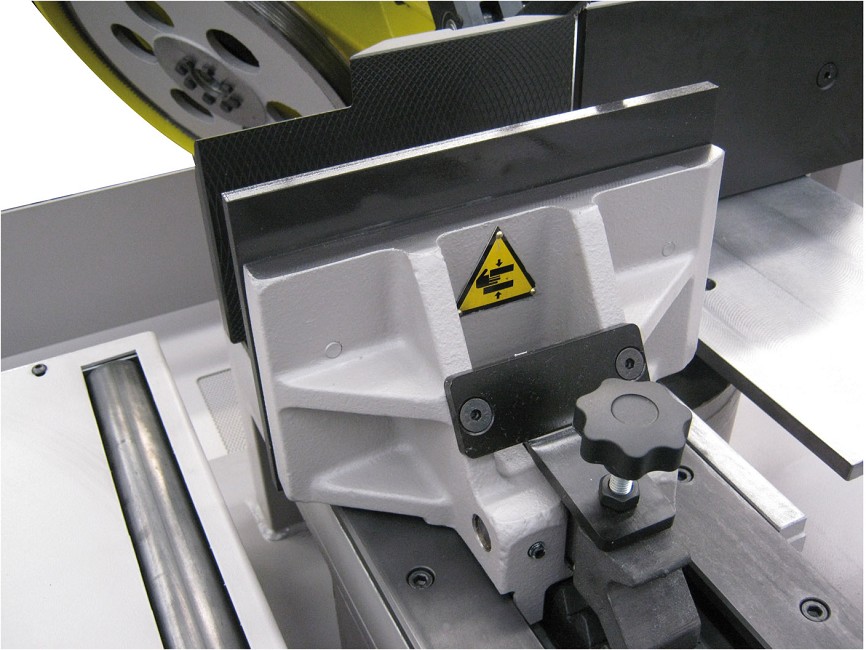

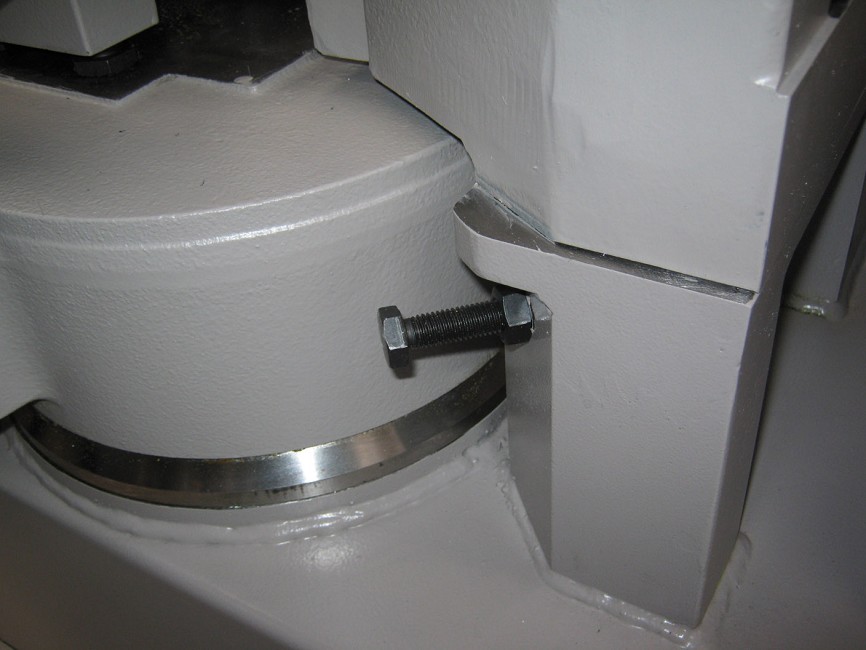

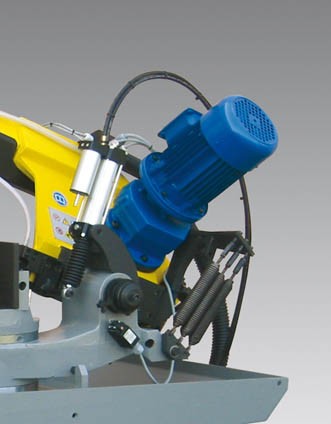

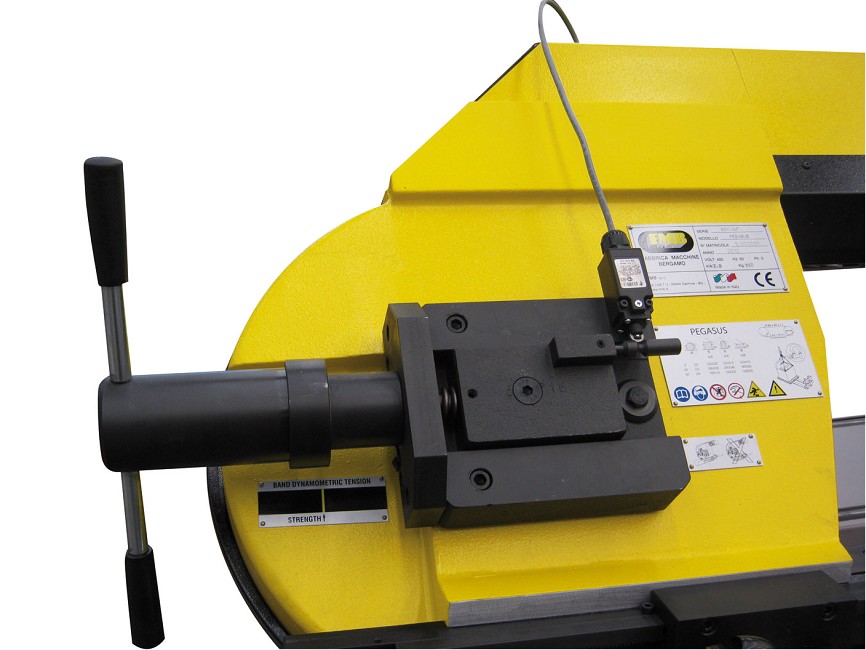

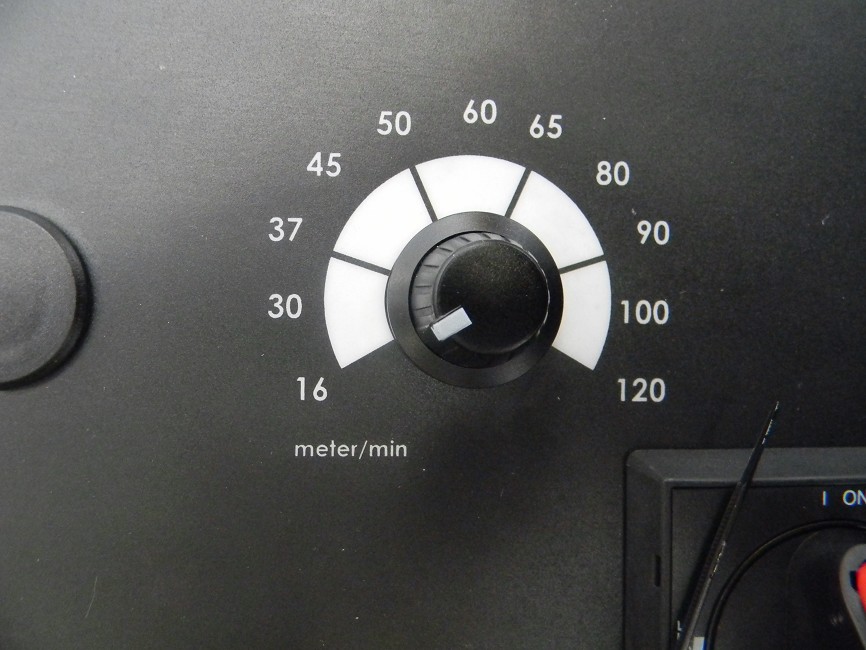

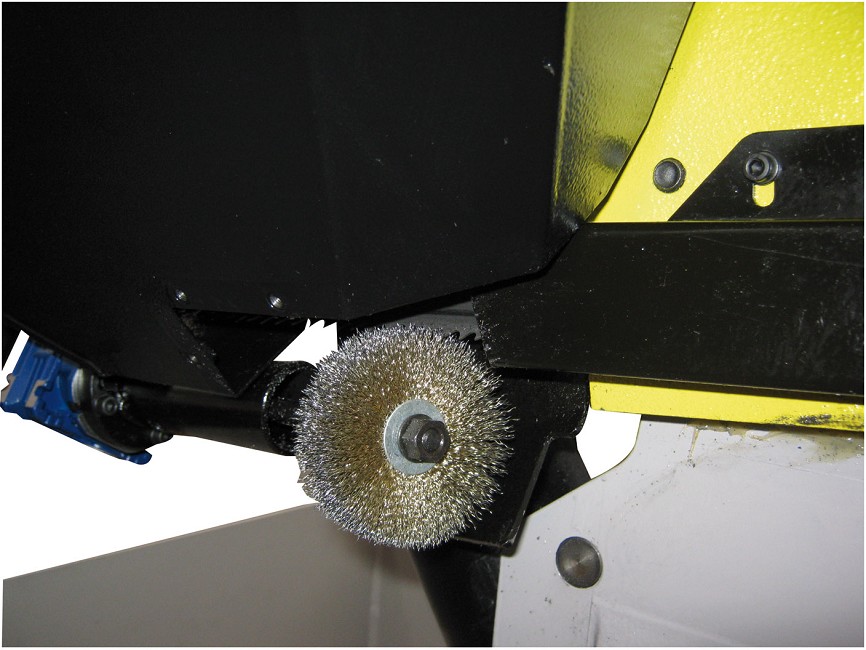

Variatore di velocità elettronico VHZ 16÷120 m/min. Fissaggio del volano motore ad un gruppo flangia con cuscinetti conici contrapposti. Sistema di discesa gravitazionale dell’arco con cilindro idraulico e valvola di regolazione discesa in posizione frontale. Micro d’arresto lama a fine taglio. Tensionamento dinamometrico nastro e micro di controllo rottura lama. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Spazzola puliscilama azionata da motoriduttore. Morsa chiusura materiale a posizionamento manuale con sistema di scorrimento rapido a cremagliera e dotata di sistema di chiusura rapida del pezzo. Ampi piatti temperati, sostituibili, garantiscono la durata del piano d’appoggio materiale. Rotazione arco con fermi di battuta a 0° e 60°, ampio disco con scala graduata per lettura angolo e robusta leva di bloccaggio.
Robusto basamento in carpenteria con lamiere a spessore differenziato, sponde di contenimento trucioli e portello anteriore con serratura a chiave. Vasca refrigerante con capacità di 30 litri e pompa elettrica per refrigerazione di entrambi i guidalama. Rulliera con n° 2 rulli per l’appoggio del materiale in lato carico posizionata sul basamento. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore. Regolatore analogico della velocità lama. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione di alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph-230V/50Hz/3Ph-220V/60Hz/3Ph-440V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
4120x34x1,1 | 16÷120 | – | 3,0 |
|
||||||||||||
HP | KW | HP | KW |
|
|
–
|
0.13
|
HP | KW | HP | KW |
–
|
0.08
|
|
|
0°
|
|||
mm | mm | mm | mm |
330
|
330
|
330×510
|
330×510
|
45° –>
|
|||
mm | mm | mm | mm |
330
|
330
|
190×360
|
330×330
|
60° –>
|
|||
mm | mm | mm | mm |
240
|
160
|
160×230
|
160×230
|
