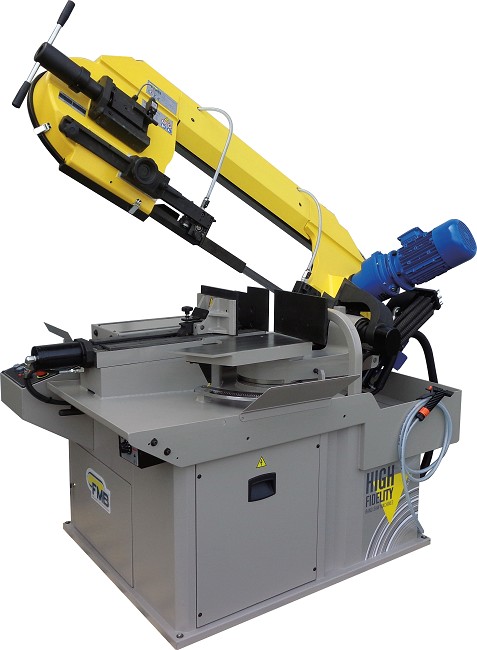

Pegasus + VHZ
Descrizione macchina

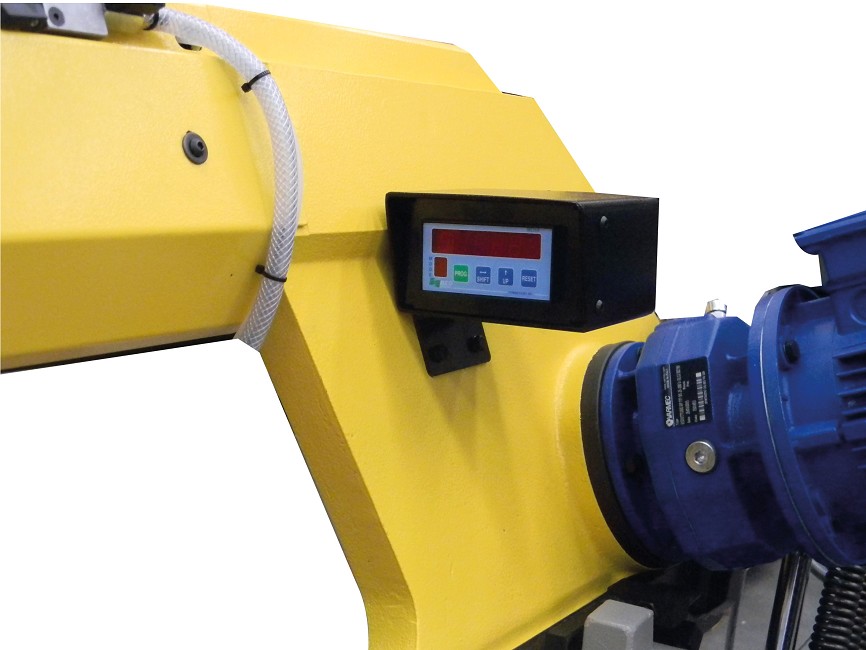

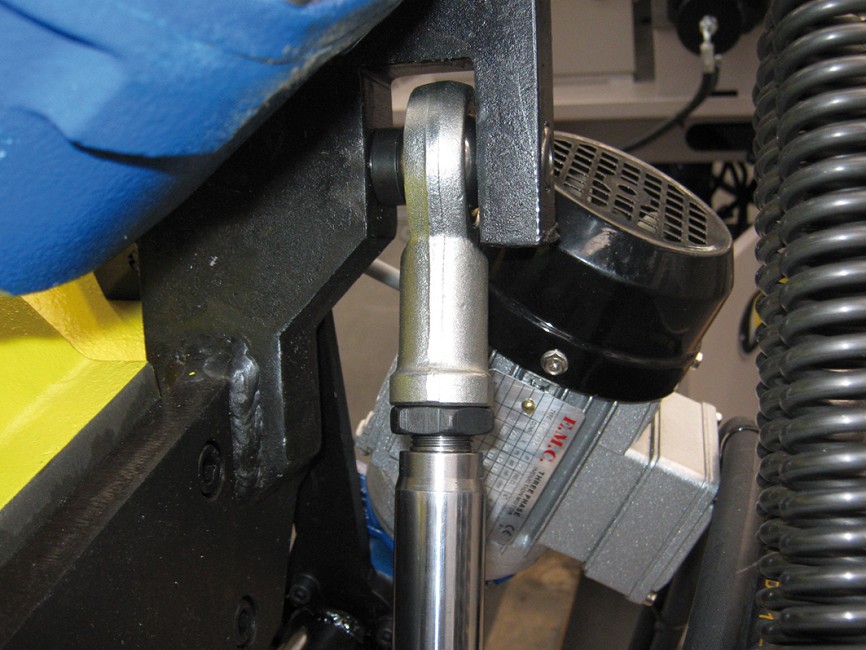

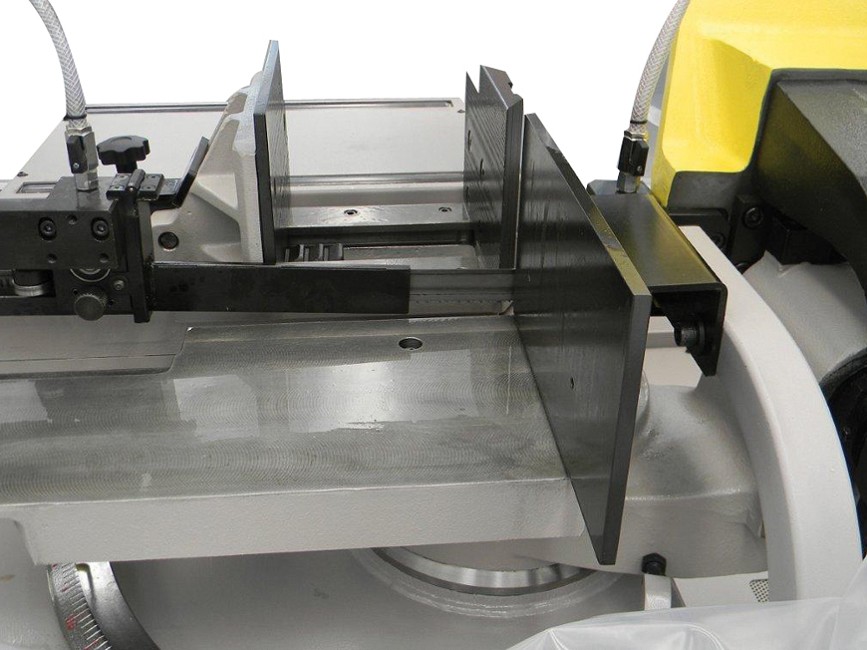

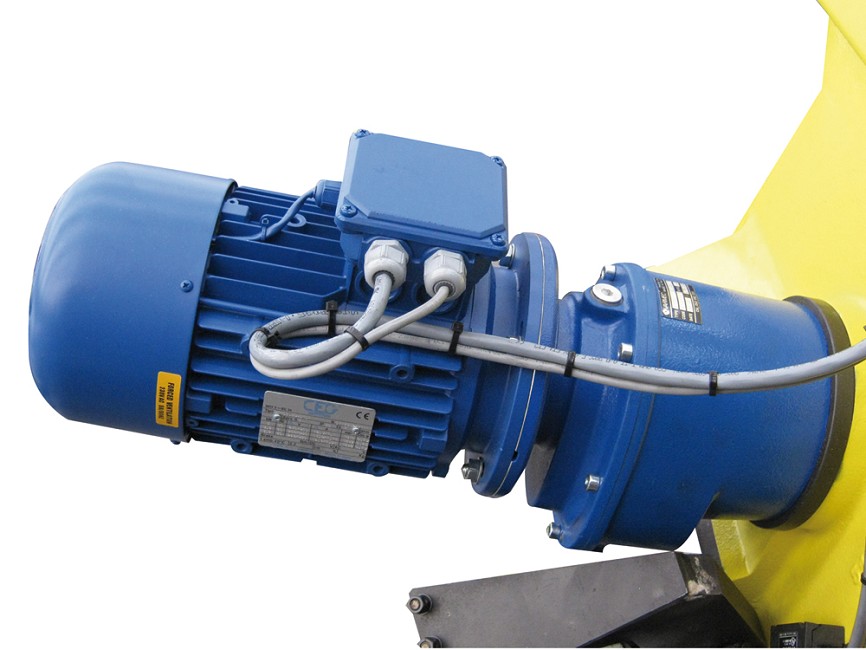

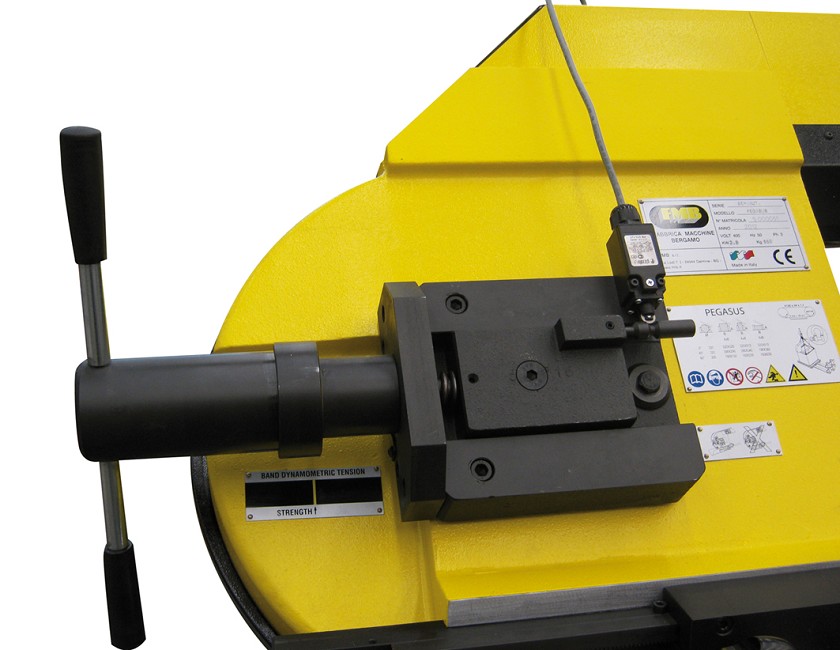

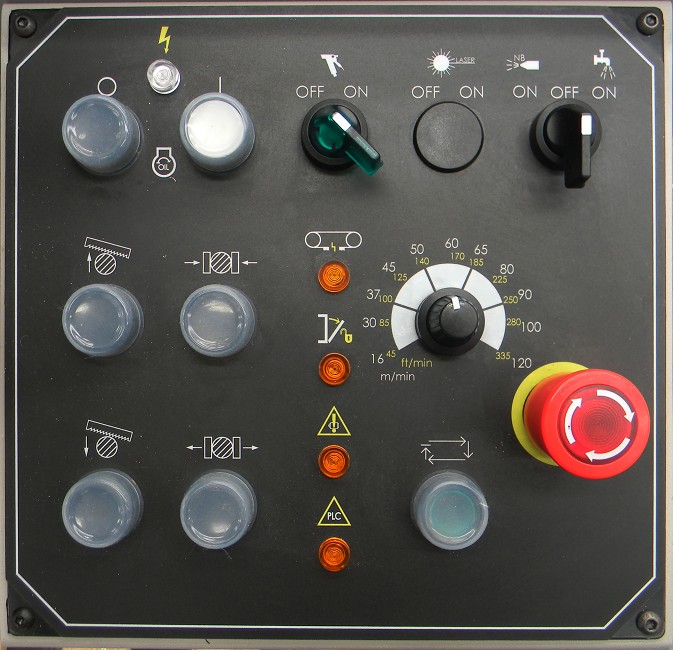

Fiober presenta Pegasus + VHZ , una segatrice a nastro semiautomatica per tagli da 0° a 60°. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Tensionamento dinamometrico nastro. Micro rottura lama. Sistema di movimentazione arco con cilindro idraulico e valvola bilanciata di regolazione discesa in posizione frontale per ottimizzare il taglio. Spazzola puliscilama azionata da motoriduttore. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Variatore di velocità elettronico VHZ per un ampia scelta di velocità lama. Morsa chiusura materiale a posizionamento manuale con sistema di scorrimento rapido a cremagliera e cilindro di bloccaggio idraulico. Pegasus è dotata di piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Rotazione arco con fermi di battuta a 0° e 60°, scala graduata per lettura angolo e robusta leva di bloccaggio. Rulliera con n° 2 rulli per l’appoggio del materiale in lato carico posizionata sul basamento. Robusto basamento in carpenteria con lamiere a spessore differenziato e sponde contenimento trucioli. Centralina idraulica per l’alimentazione del cilindro arco, cilindro morsa. Vasca refrigerante con capacità di 30 litri e pompa elettrica per refrigerazione di entrambi i guidalama. Quadro elettrico con tensione ausiliaria 24VAC, interruttore generale e comandi operatore. Regolatore analogico della velocità lama. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph – 230V/50Hz/3Ph – 220V/60Hz/1Ph – 220V/60Hz/3Ph – 440V/60Hz/3Ph).
Colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
4120x34x1,1 | 16÷120 | – | 3,0 |
|
||||||||||||
HP | KW | HP | KW |
–
|
0,08
|
–
|
0,36
|
HP | KW | HP | KW |
–
|
–
|
–
|
0,13
|
0°
|
|||
mm | mm | mm | mm |
330
|
330
|
330×510
|
330×510
|
45° –>
|
|||
mm | mm | mm | mm |
330
|
330
|
190×360
|
330×330
|
60° –>
|
|||
mm | mm | mm | mm |
240
|
160
|
160×230
|
160×230
|
