PHOENIX
Descrizione macchina

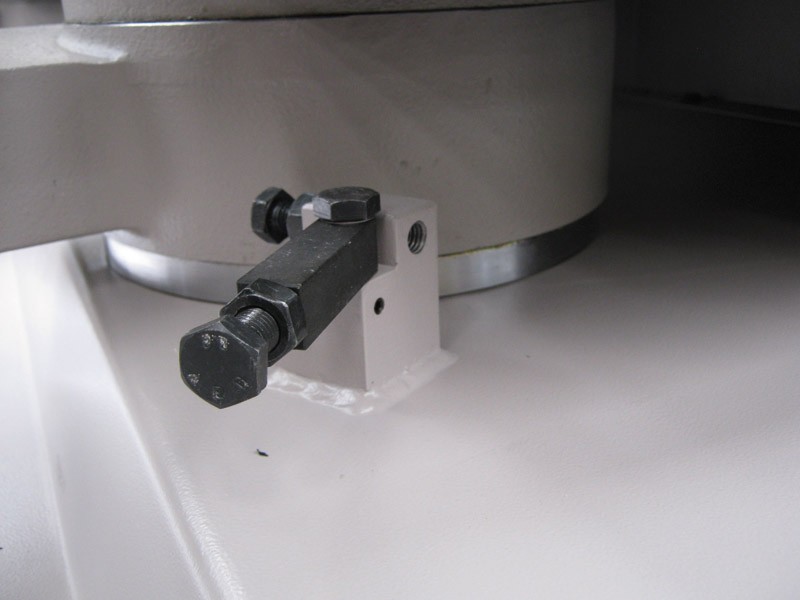

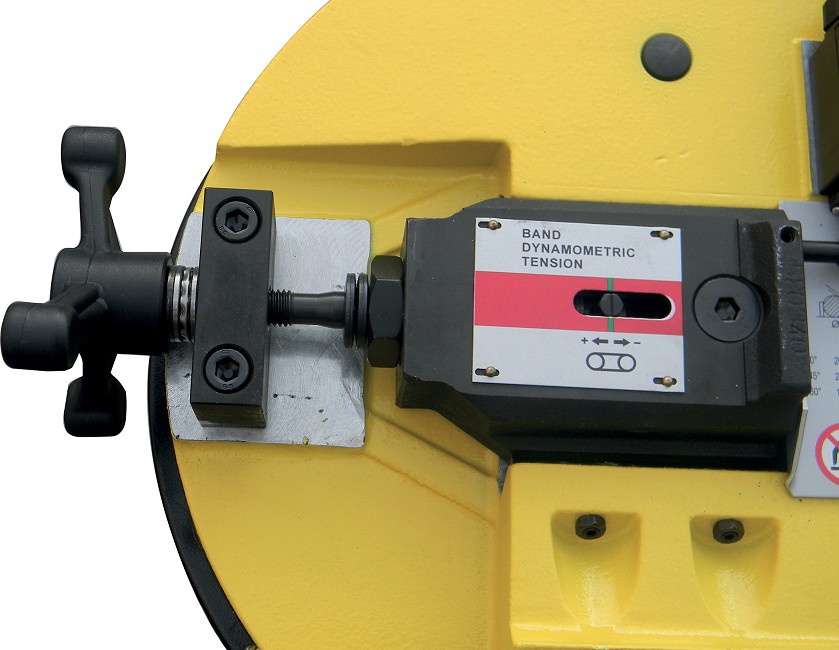

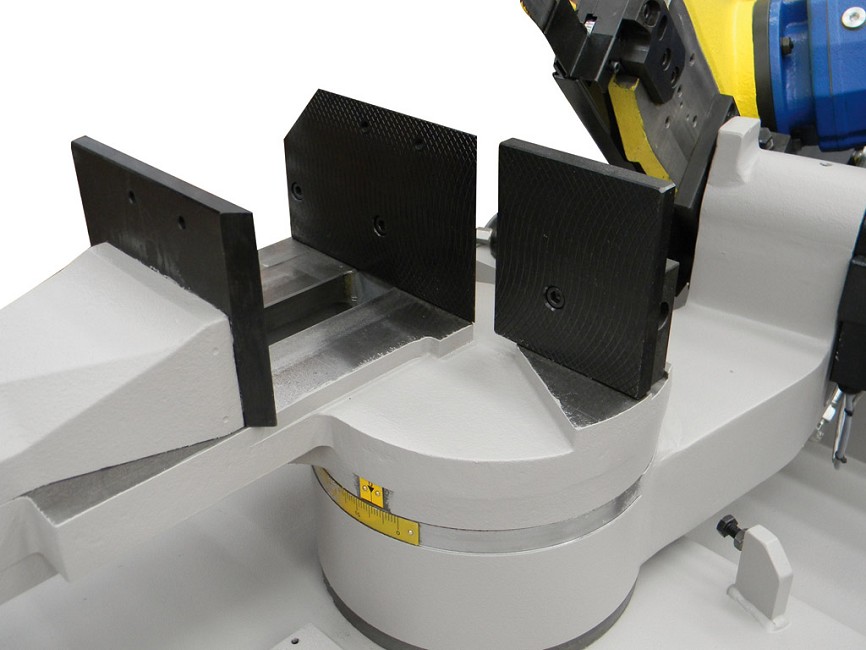

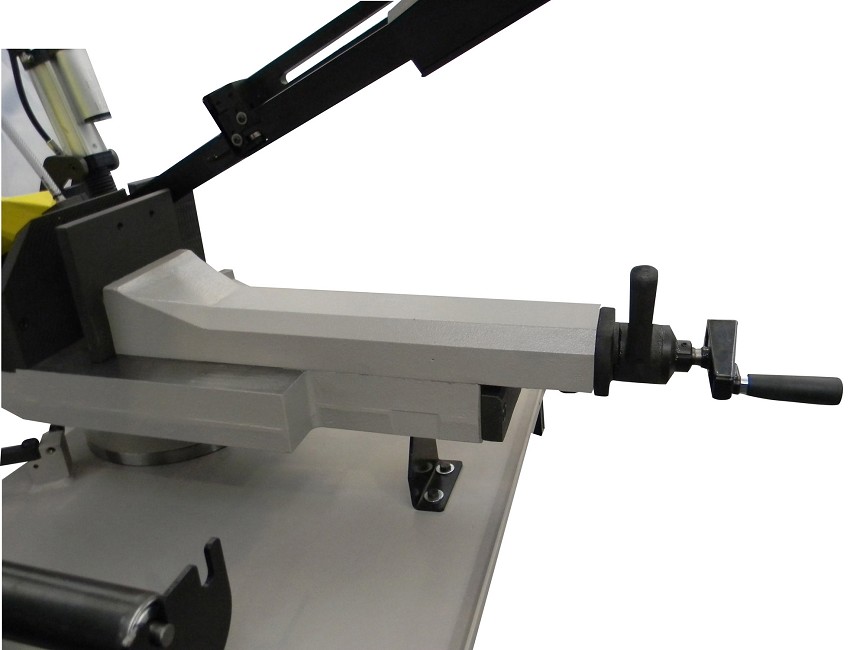

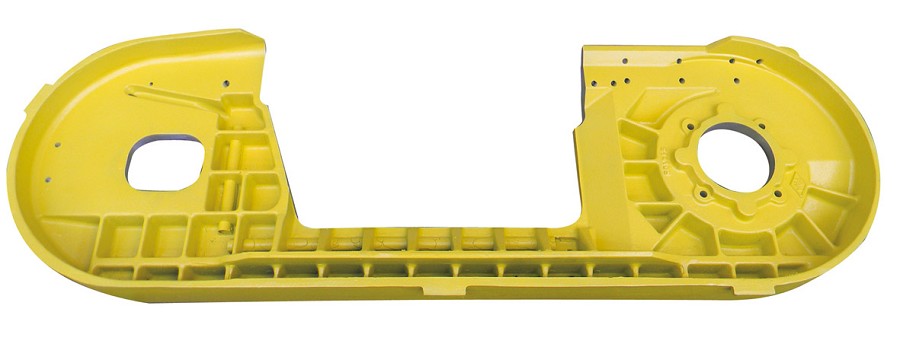

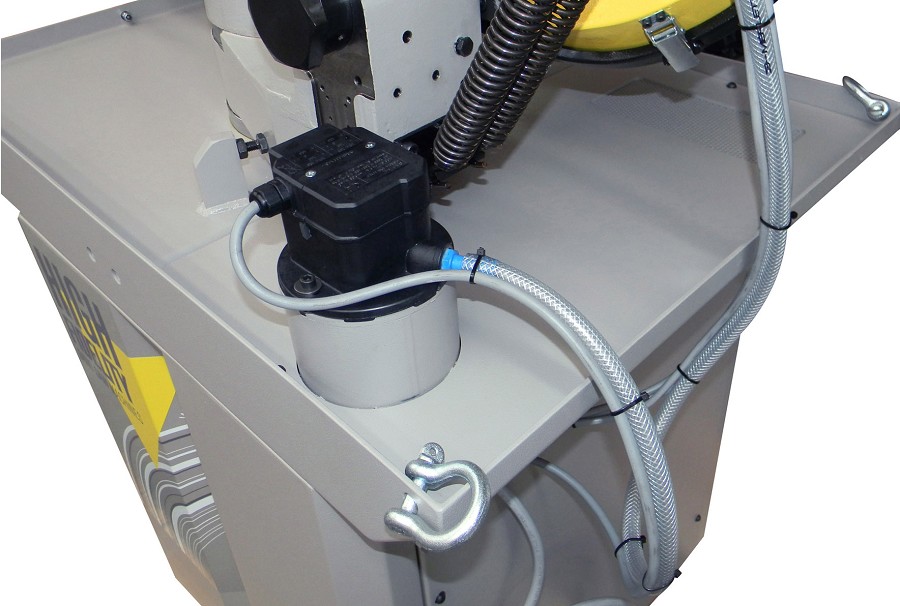

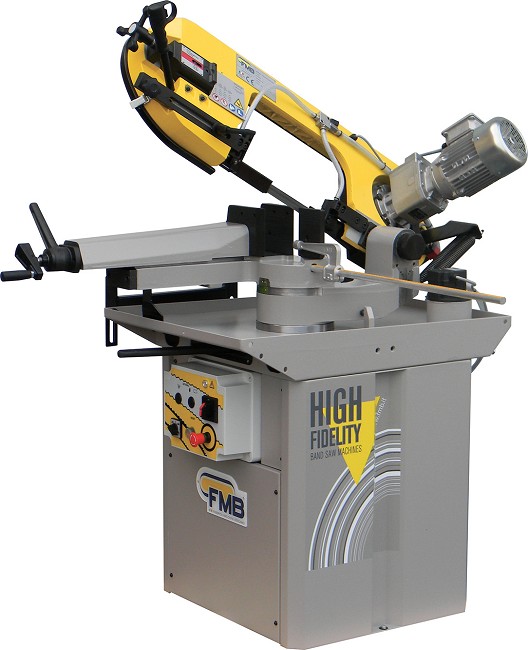

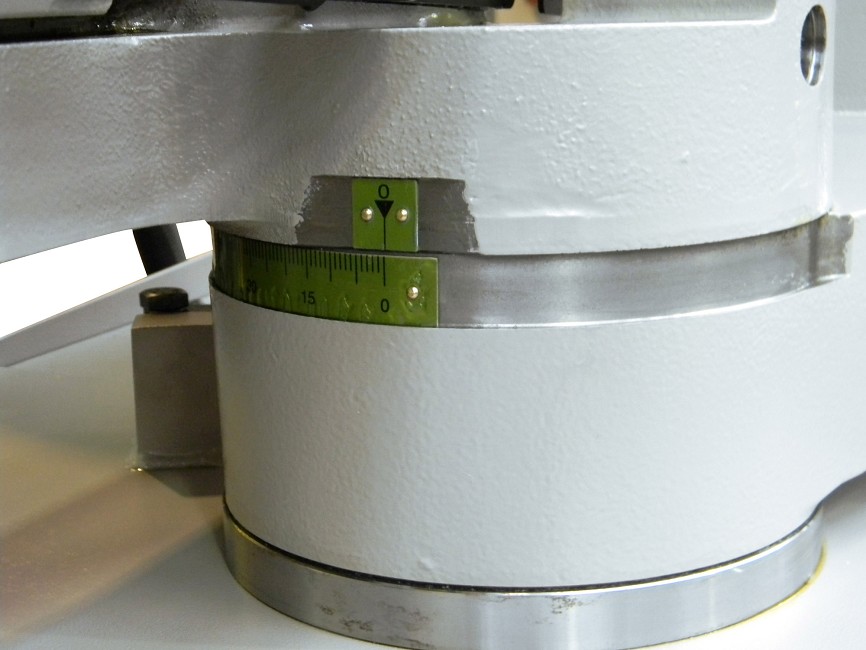

Fiober presenta Phoenix, una segatrice a nastro manuale per tagli da 0° a 60° destra. (Manuale/Gravitazionale per le versioni +G). Struttura arco realizzata in lega speciale d’alluminio. Tensionamento dinamometrico nastro. Impugnatura arco provvista di pulsante di comando. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. (Variatore di velocità 20÷100 m/min per le versioni +V). Morsa chiusura materiale a posizionamento manuale dotata di sistema di bloccaggio rapido del pezzo. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Rotazione arco con fermi di battuta a 0° e 60° , scala graduata per lettura angolo e robusta leva di bloccaggio. Asta di misura millimetrata con robusto fermo di battuta per misurazione della lunghezza di taglio da 0-600 mm. Robusto basamento in carpenteria con lamiere avvitate a spessore differenziato. Vasca refrigerante, con capacità di 12 litri, integrata nella parte superiore del basamento con ugello di scarico e pompa elettrica per refrigerazione di entrambi i guidalama. Quadro elettrico con tensione ausiliaria 24VAC, interruttore generale e comandi operatore. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione di alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph-230V/50Hz/3Ph-110V/60Hz/1Ph-220V/60Hz/3Ph-440V/60Hz/3Ph-575V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
2450x27x0,9 | 35-70 | – | 0,75 |
Phoenix | |||
|
|||||||||
Phoenix+V | |||||||||
HP | KW | HP | KW |
–
|
–
|
KG | axbxc m | mm | HP | KW | HP | KW |
270 | 0,8×1,35×1,6 | 985 |
–
|
0,06
|
–
|
–
|
0°
|
|||
mm | mm | mm | mm |
220
|
215
|
130×250
|
215X230
|
45° –>
|
|||
mm | mm | mm | mm |
150
|
150
|
150X150
|
200X135
|
60° –>
|
|||
mm | mm | mm | mm |
90
|
90
|
90×90
|
90X90
|
