Saturn + VHZ
Descrizione macchina

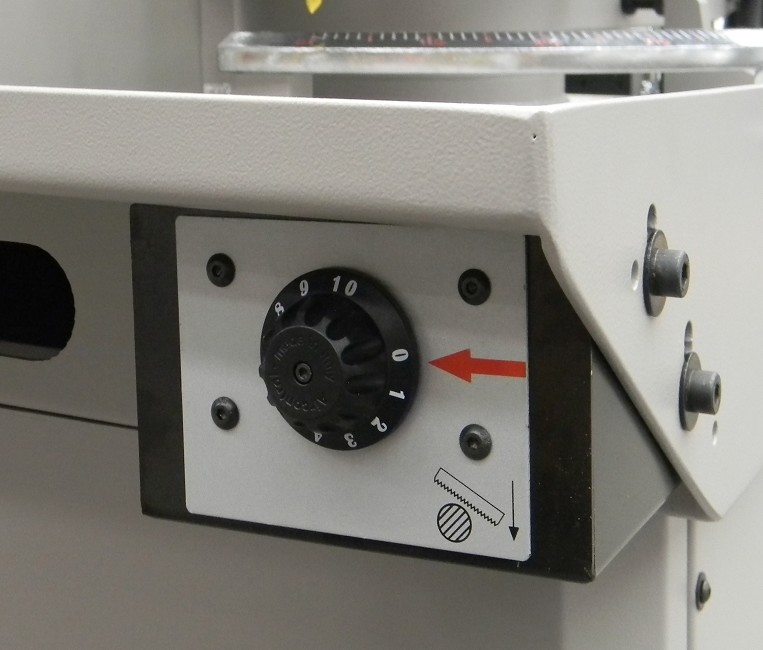

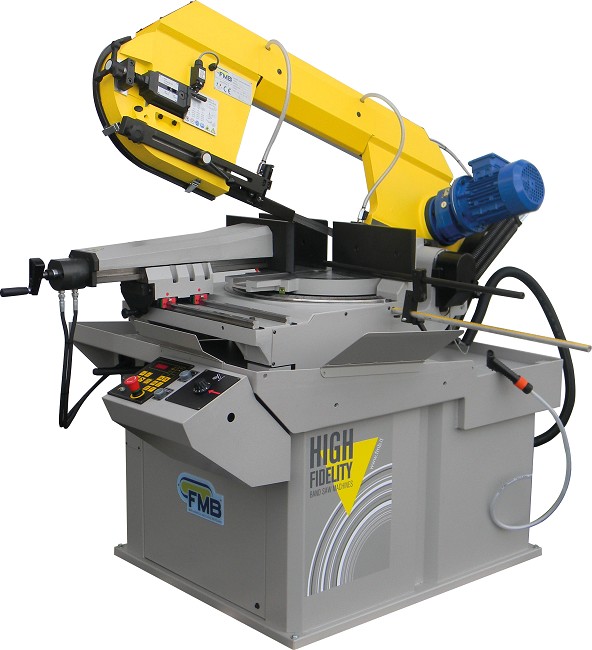

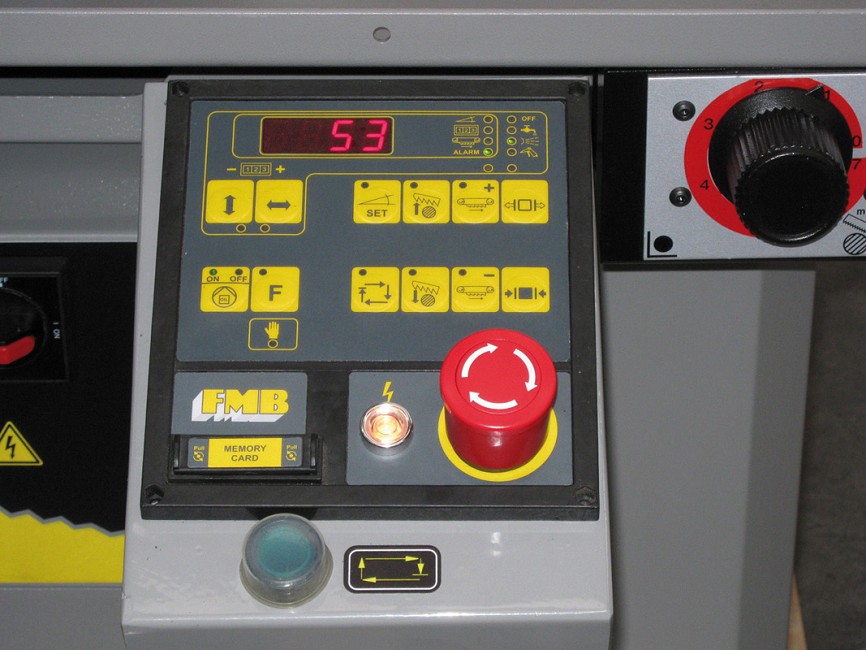

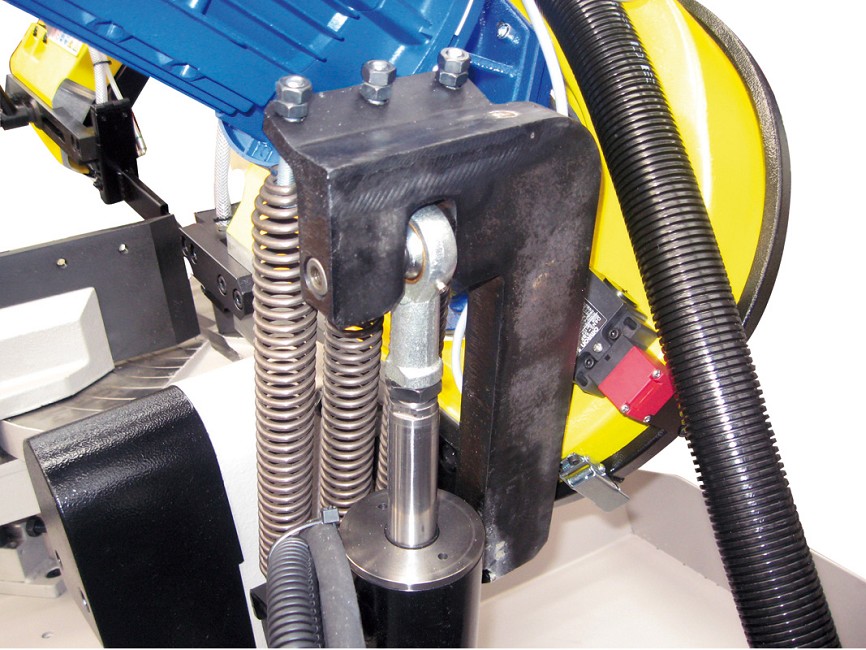

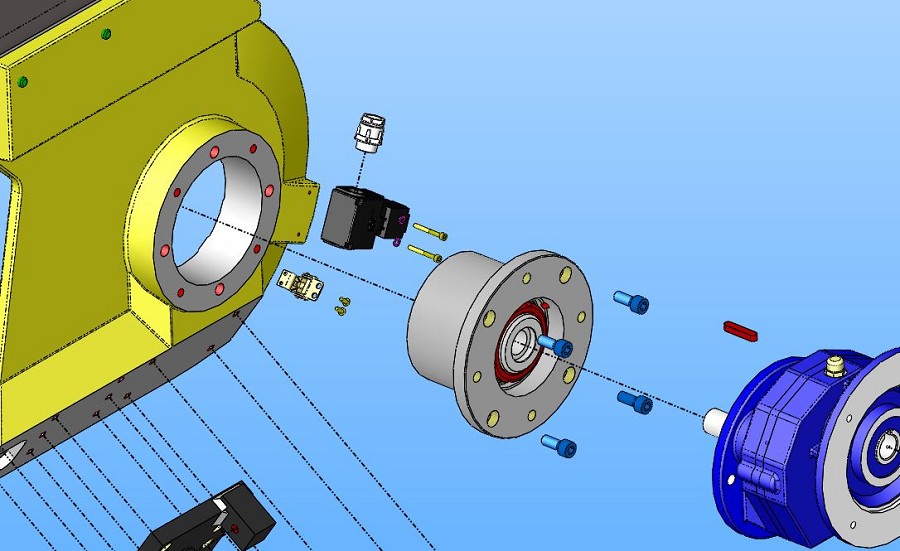

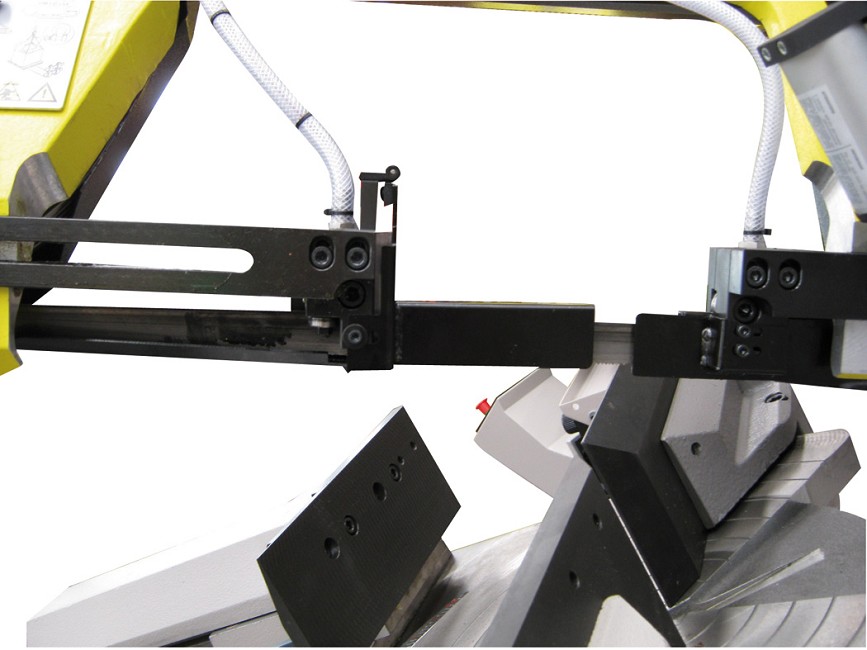

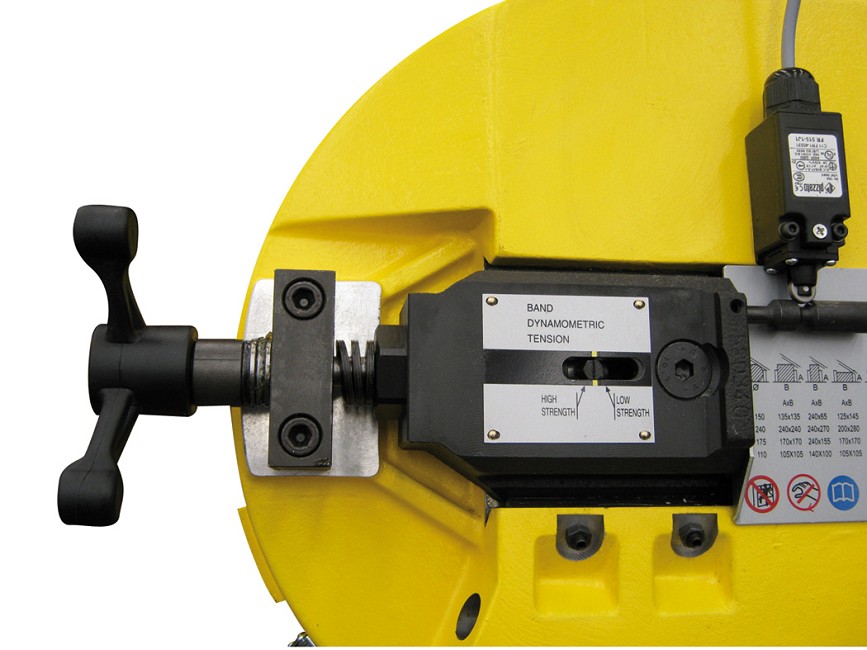

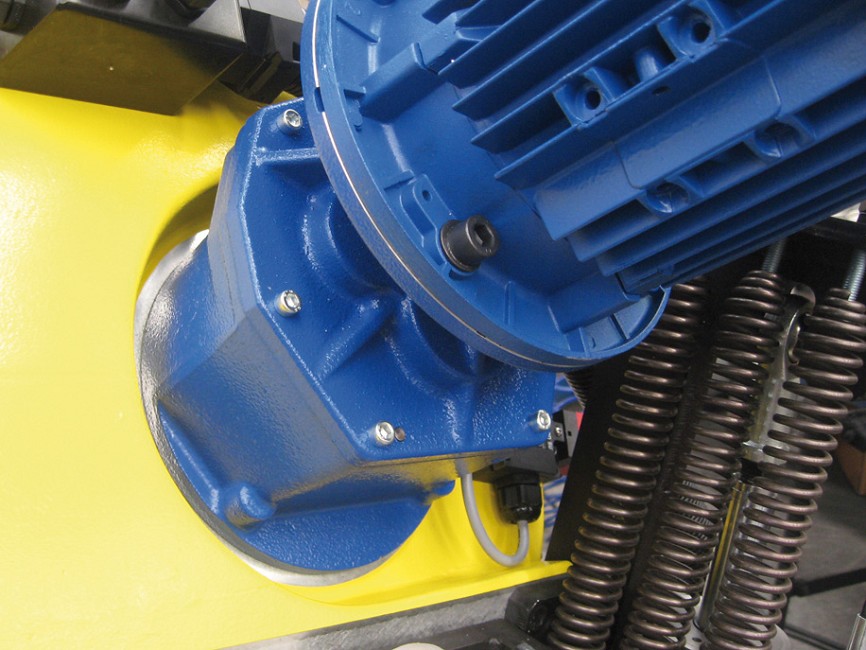

Saturn è una segatrice a nastro semiautomatica per tagli da 0° a 60° destra e 0° a 45° sinistra di profilati o pieni di medie dimensioni. Centralina idraulica di comando. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Tensionamento dinamometrico nastro e micro di rottura lame a nastro. Valvola bilanciata che regola il cilindro idraulico di discesa arco. Variatore di velocità elettronico VHZ per un’ampia scelta di velocità lama (16÷100 m/min).Fissaggio del volano motore ad un gruppo flangia con cuscinetti conici contrapposti. Spazzola folle per la pulizia della lama a nastro con regolazione facile e pratica. Saturn è fornita con guidalama regolabili con inserti in widia e cuscinetti di guida.Morsa chiusura materiale in ghisa, posizionamento manuale con cilindro di bloccaggio idraulico.Piano di lavoro e comandi in posizione ergonomica. Rotazione arco con fermo di battuta a 0° e sia a destra che a sinistra a 45° e 60°, scala graduata per lettura angolo e robusta leva di bloccaggio.Traslazione morsa da destra a sinistra su guide lineari e posizionatore di bloccaggio. Robusto basamento in carpenteria saldata con lamiere a spessore. La vasca refrigerante di 40 litri è integrata nella parte superiore del basamento. Pompa elettrica per la refrigerazione, con rubinetti su entrambi i guidalama. Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore.Protezione massima corrente e cortocircuito. Grado di protezione IP 55.Pannello elettronico di comando: visualizzazione angolo di taglio (Optional VAT), selezione velocità lama, contapezzi, selezione refrigerante e memorizzazione dell’altezza di taglio. Visualizzazione eventuali allarmi macchina e funzione autodiagnostica. Tensione alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph – 230V/50Hz/3 – 220V/60Hz/3Ph – 440V/60Hz/3Ph). Disponibile nei colori macchina: giallo RAL 1018 e grigio RAL 7036.
mm | m/1′ | HP | KW |
3420x27x0,9 | 16÷100 | 2 | 1.5 |
|
||||||||||||
HP | KW | HP | KW |
0,10
|
0,08
|
0,5
|
0,36
|
HP | KW | HP | KW |
–
|
–
|
–
|
–
|
0°
|
|||
mm | mm | mm | mm |
305
|
300
|
300×375
|
300×375
|
45° –>
|
|||
mm | mm | mm | mm |
260
|
240
|
155×260
|
300×220
|
60° –>
|
|||
mm | mm | mm | mm |
170
|
160
|
160×170
|
265×150
|
<– 45°
|
|||
mm | mm | mm | mm |
280 | 255 | 180×280 | 300×245 |
<– 60°
|
|||
mm | mm | mm | mm |
– | – | – | – |
