Titan + G
Descrizione macchina

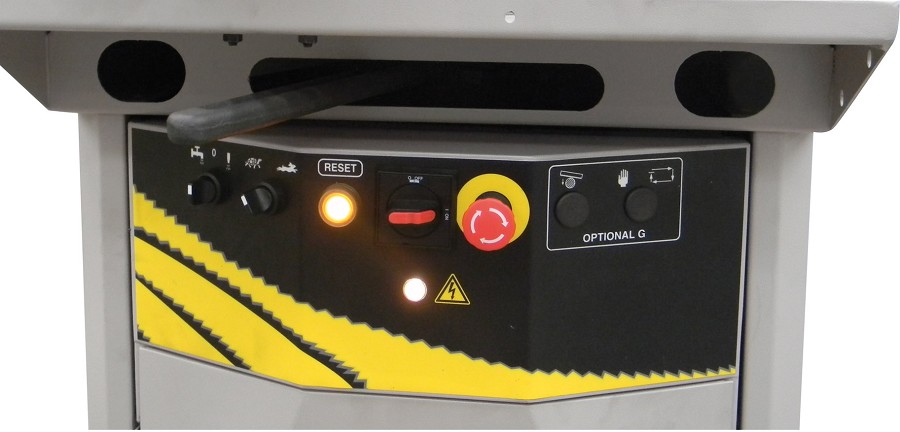

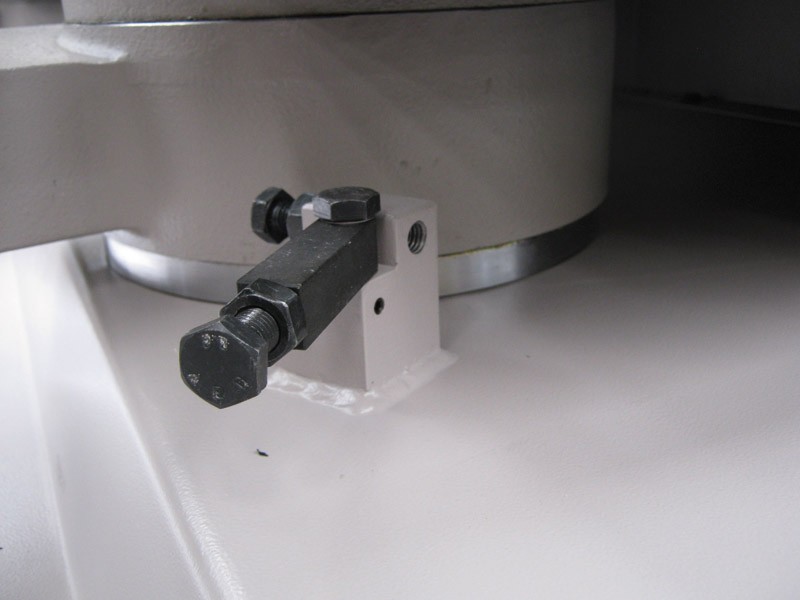

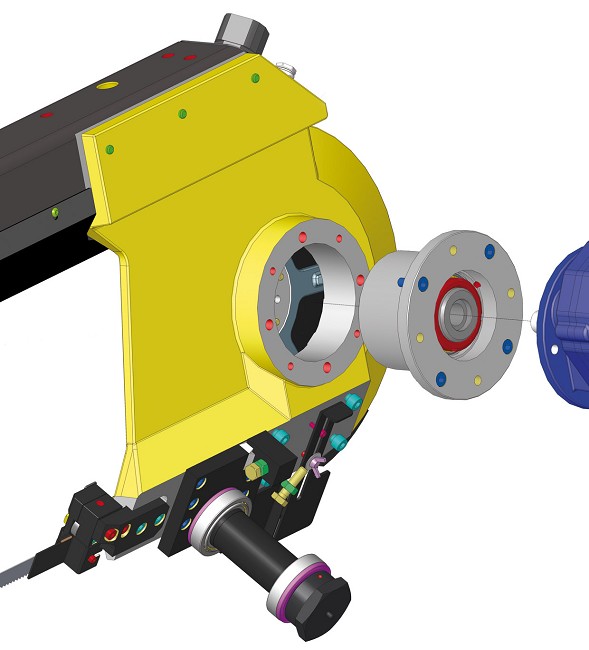

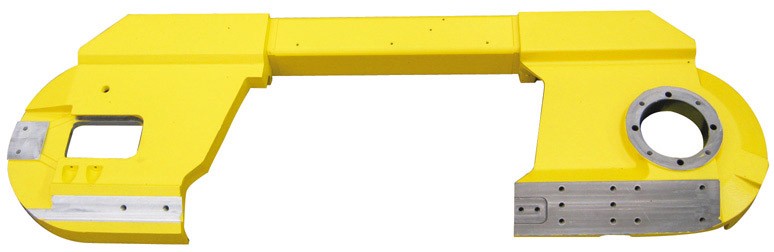

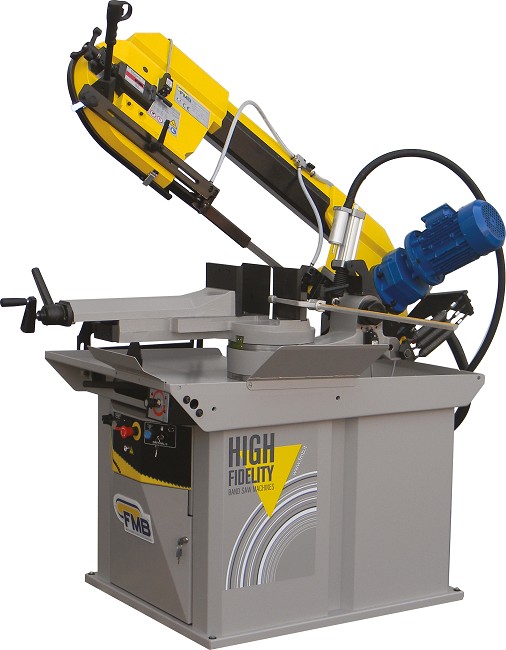

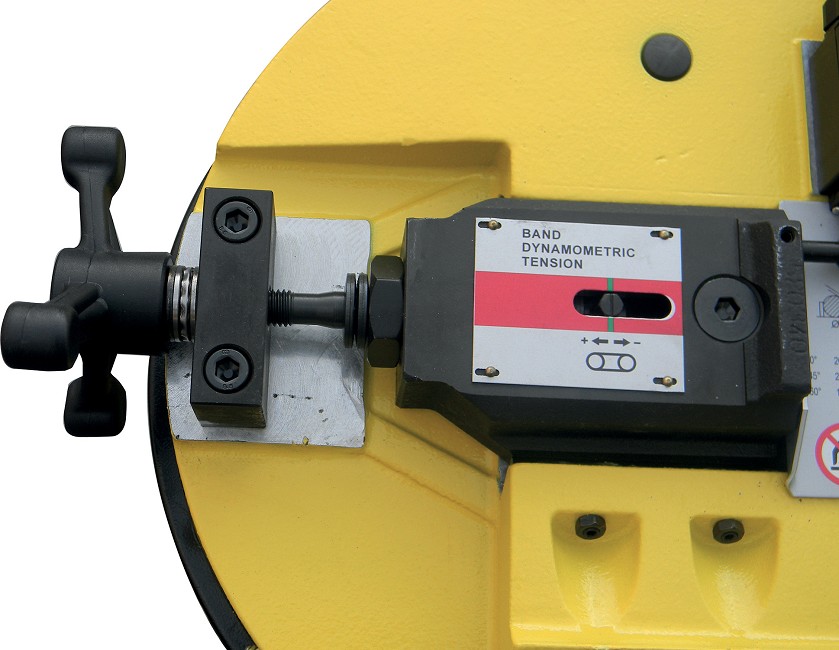

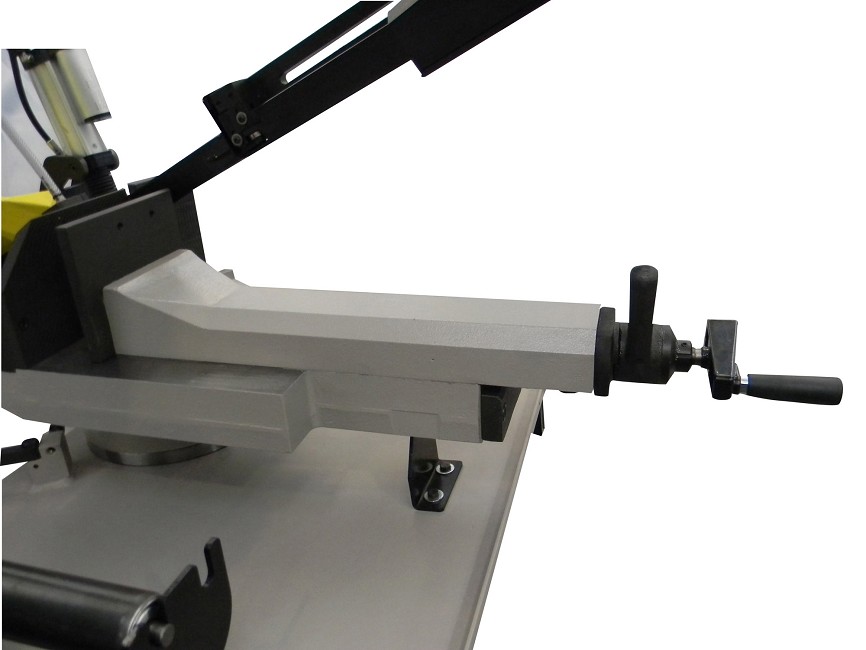

Titan è una segatrice a nastro manuale per tagli da 0° a 60° destra. Struttura arco realizzata in 3 parti: lega speciale d’alluminio, acciaio e ghisa. Riduttore ad ingranaggi a denti inclinati cementati rettificati e lubrificati con grasso a lunga durata. (Variatore di velocità 20÷100 m/min per la versione +V). Fissaggio del volano motore ad un gruppo flangia con cuscinetti conici contrapposti. Impugnatura arco provvista di pulsante di comando. Sistema di discesa gravitazionale dell’arco con cilindro idraulico e valvola di regolazione discesa in posizione frontale. Micro d’arresto lame a nastro a fine taglio. Tensionamento dinamometrico nastro e micro di controllo rottura lama. Guidalama ad azione combinata di cuscinetti laterali, placchette widia e cuscinetto premitore. Spazzola folle per la pulizia della lame a nastro con regolazione facile e pratica. Morsa chiusura materiale a posizionamento manuale dotata di sistema di bloccaggio rapido del pezzo. Rotazione arco con fermi di battuta a 0°,45° e 60°, scala graduata per lettura angolo e robusta leva di bloccaggio. Robusto basamento in carpenteria con lamiere a spessore differenziato, sponde di contenimento trucioli e portello anteriore con serratura a chiave. Rullo d’appoggio materiale in lato carico con robusto supporto a due posizioni. Asta di misura millimetrata con robusto fermo di battuta per misurazione della lunghezza di taglio da 0-600 mm. Vasca refrigerante con capacità di 20 litri e pompa elettrica per refrigerazione di entrambi i guidalama. Piano di lavoro e comandi posizionati per ottenere la massima ergonomia. Quadro elettrico con tensione ausiliaria 24VAC, interruttore bloccoporta e comandi operatore. Protezione massima corrente e cortocircuito. Grado di protezione IP 55. Tensione di alimentazione: 400V/50Hz/3Ph standard (Disponibili 230V/50Hz/1Ph – 230V/50Hz/3Ph – 110V/60Hz/1Ph – 220V/60Hz/3Ph – 440V/60Hz/3Ph – 575V/60Hz/3Ph). Colori macchina: giallo RAL 1018 e grigio RAL 7036.
![]() |
![]() |
![]() |
|
mm | m/1′ | HP | KW |
3300x27x0,9 | 35-70 | – | 1.3 |
Titan + G | |||
|
|||||||||
Titan + G+V | |||||||||
![]() |
![]() |
||
HP | KW | HP | KW |
–
|
–
|
![]() |
![]() |
![]() |
![]() |
![]() |
||
KG | axbxc m | mm | HP | KW | HP | KW |
460 | 0,9×1,8×1,6 | 960 |
–
|
0.08
|
–
|
–
|
0°
|
|||
![]() |
![]() |
![]() |
![]() |
mm | mm | mm | mm |
260
|
260
|
260×370
|
260×370
|
45° –>
|
|||
![]() |
![]() |
![]() |
![]() |
mm | mm | mm | mm |
260
|
260
|
120×290
|
260×260
|
60° –>
|
|||
![]() |
![]() |
![]() |
![]() |
mm | mm | mm | mm |
180
|
180
|
90×190
|
180×180
|
